Die Angabe der richtigen Härte für Mühlenwalzen bestimmt die Betriebslebensdauer und verhindert katastrophale Mühlenstillstandszeiten. Die Härte dient als primärer Schutz gegen Verschleiß, thermische Ermüdung und Abplatzungen während des intensiven Metallwalzprozesses. Ein häufiger und kostspieliger Fehler passiert, wenn Beschaffungsteams und Metallurgieingenieure statische Eindruckmessungen mit dynamischen Rückpralltests verwechseln. Missverständnis der technischen Mechanik von HRC vs. HSD-Rollenhärte führt zu fehlerhaften Beschaffungsspezifikationen, abgelehnten Rollenlieferungen und massiven Betriebsverzögerungen.
Dieser technische Bewertungsleitfaden bietet metallurgischen Ingenieuren und Beschaffungsteams einen direkten Rahmen, um die Mechanik, Konvertierungsrisiken und anwendungsspezifischen Kriterien dieser Testmethoden zu verstehen. Indem Sie die Anwendung und Interpretation dieser Standards beherrschen, können Sie das Risiko ungenauer Messungen beseitigen, die Walzenleistung optimieren und strenge Qualitätskontrollprotokolle direkt im Werk durchsetzen.
Unterschiede in der Methodik: HRC misst den statischen Eindringwiderstand (ideal für tiefe, lokale Härte), während HSD den dynamischen elastischen Rückprall misst (ideal für zerstörungsfreie Prüfungen großer Oberflächen).
Irrtümer bei der Umrechnung: Direkte mathematische Umrechnungen zwischen HRC und HSD sind bei komplexen Walzenlegierungen aufgrund von Schwankungen in der Mikrostruktur, dem Karbidvolumen und den inneren Spannungen von Natur aus fehlerhaft.
Anwendungsspezifität: HSD bleibt der Industriestandard für große, fertige Walzen in der Werkstatt, während HRC ausschließlich für die Qualitätskontrolle auf Laborebene und kleinere geschmiedete Walzen eingesetzt wird.
Fehlerminderung: Oberflächenvorbereitung, Instrumentenkalibrierung und Bedienertechnik sind für die meisten Fehler bei der Rollenhärteerkennung verantwortlich und erfordern die strikte Einhaltung der ISO- und ASTM-Standards.
Inhaltsverzeichnis

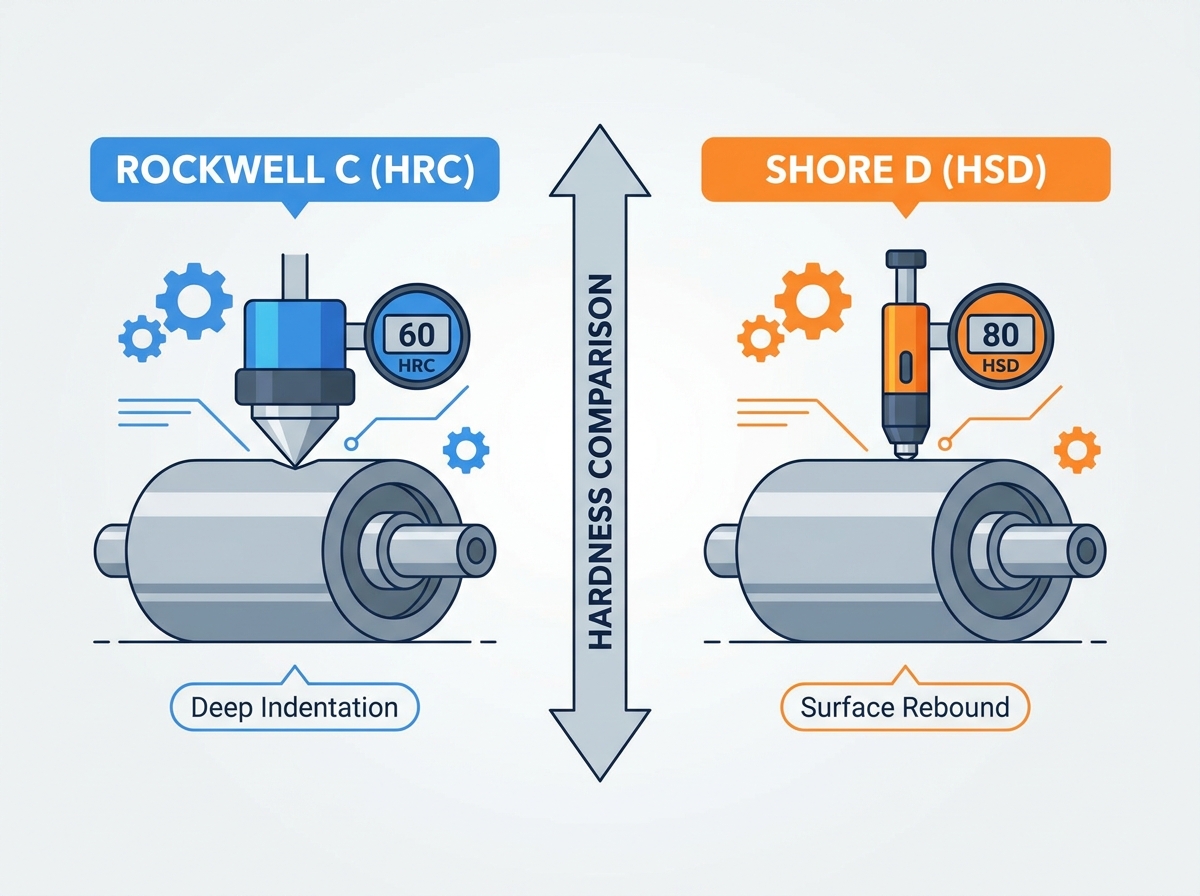

Das Hauptziel der Walzenhärteprüfung besteht darin, wiederholbare, genaue Messungen zu erzielen, ohne die Oberflächenintegrität der Walze zu beeinträchtigen. Die Wahl der richtigen Prüfmethode hängt ganz von der Materialzusammensetzung der Rolle, den physikalischen Abmessungen und dem aktuellen Produktionsstand ab.
Die Rockwell-Härte C (HRC) misst den Widerstand eines Materials gegen statische Eindrücke. Bei dem Test wird eine spezifische vorläufige geringe Belastung angewendet, gefolgt von einer größeren Belastung von 150 kgf unter Verwendung eines kugelförmigen 120-Grad-Diamant-Eindringkörpers. Die bleibende Eindringtiefe bestimmt den Endhärtewert. Diese Methode ermöglicht eine äußerst genaue Beurteilung der zugrunde liegenden Matrixhärte des Materials.
Beim Testen zylindrischer Walzen müssen Techniker ASTM E18-Krümmungskorrekturfaktoren anwenden, um den geometrischen Einschränkungen der gekrümmten Oberfläche Rechnung zu tragen. Ohne diese mathematischen Korrekturen werden die HRC-Werte auf konvexen Oberflächen künstlich niedrig angezeigt. Darüber hinaus müssen die Bediener eine strenge Regel für den Abstand der Vertiefungen einhalten. Der Abstand zwischen den Testpunkten muss mindestens das Dreifache des Durchmessers des Eindrucks von Mitte zu Mitte betragen. Dies verhindert Kaltverfestigungsinterferenzen aus früheren Tests.
Da HRC einen deutlichen physischen Fußabdruck hinterlässt, betrachten wir es als destruktive oder halbdestruktive Methode. Daher verwenden Mühlen es selten auf dem Arbeitszylinder hochglanzpolierter Endwalzen. Stattdessen dient HRC als grundlegender Materialverifizierungsstandard für geschmiedete Stahlwalzen, Werkzeugstähle und Qualitätskontrolle auf Laborebene.
Schleifen Sie den Testbereich ab, um jegliche Entkohlungsschicht zu entfernen und eine ebene, glatte Oberfläche zu erhalten.
Bringen Sie die vorläufige geringe Last an, um den Diamant-Eindringkörper zu positionieren und die Null-Referenzposition festzulegen.
Tragen Sie die Hauptlast von 150 kgf gleichmäßig auf und halten Sie sie für die angegebene Verweilzeit.
Lassen Sie die Hauptlast los und notieren Sie die Tiefe der bleibenden Einkerbung, um den HRC-Wert zu berechnen.
Wenden Sie ASTM E18-Krümmungskorrekturfaktoren an, wenn Sie direkt am zylindrischen Rollenkörper testen.
Die Shore-Scleroskop-Härte (HSD) basiert auf dem Prinzip der dynamischen elastischen Rückfederung. Der Test besteht darin, einen Hammer mit Diamantspitze aus einer festen Höhe in einem Glasrohr auf die Walzenoberfläche fallen zu lassen und die Höhe des Rückpralls zu messen. Die Rückprallhöhe korreliert direkt mit der Elastizitätsgrenze und der Streckgrenze des Materials.
HSD ist der vorherrschende Standard für groß angelegte In-situ-Tests in der Fabrikhalle, da es sehr tragbar und zerstörungsfrei ist. Damit können Bediener schnell das Härteprofil über den gesamten Zylinder massiver fertiger Walzen abbilden, ohne schädliche Vertiefungen zu hinterlassen, die Mängel auf das Walzprodukt übertragen würden.
Besonderheit |
Rockwell C (HRC) |
Shore Skleroskop (HSD) |
|---|---|---|
Testmechanismus |
Statischer Eindruck (150 kgf Last) |
Dynamischer elastischer Rückprall (fallengelassener Hammer) |
Einrückertyp |
120-Grad-Diamant-Kugelkegel |
Hammer mit Diamantspitze |
Primäre Anwendung |
Geschmiedeter Stahl, Labortests, tiefe Matrixhärte |
Fertige Gusseisenrollen, Werkstattboden zerstörungsfrei geprüft |
Oberflächeneinwirkung |
Destruktiv (hinterlässt dauerhafte Einkerbung) |
Zerstörungsfrei (hinterlässt nur minimale bis keine Spuren) |
Portabilität |
Niedrig (erfordert starren Tischaufbau) |
Hoch (tragbares Rohr- und Hammersystem) |
Während HRC und HSD die primären Messgrößen sind, spielen Brinell- (HB) und Vickers- (HV) Tests wichtige ergänzende Rollen bei der Walzenherstellung. Bei der Brinell-Prüfung wird ein großer Kugeleindringkörper aus Wolframcarbid verwendet, was sie ideal für die Prüfung weicher Walzenhälse und Rohgussteile aus Gusseisen macht. Die große Vertiefung gleicht die in diesen Materialien vorkommenden heterogenen Mikrostrukturen aus und sorgt so für einen repräsentativeren Gesamthärtewert für das Grundmaterial.
Die Mikrohärteprüfung nach Vickers (HV) dient als ultimative Entscheidungshilfe für die mikrostrukturelle Phasenanalyse. Metallurgen nutzen es, um bestimmte mikrostrukturelle Komponenten wie einzelne Karbide zu bewerten und die Integrität von Schweißauflagen oder Plattierungszonen auf Verbundwalzen zu beurteilen. Es bietet eine punktgenaue Genauigkeit, mit der Massentestmethoden nicht mithalten können.
Der Vergleich dieser Methoden über kritische Betriebsabmessungen hinweg hilft dabei, genaue Spezifikationsentscheidungen zu treffen und stellt sicher, dass Sie das richtige Werkzeug für die richtige Anwendung im Werk verwenden.
Herkömmliche HRC-Tester erfordern starre Tischaufbauten, wodurch ihre Verwendung auf kleinere Rollen oder Testcoupons in einer Laborumgebung beschränkt ist. Die Rolle muss perfekt abgestützt sein, um ein Durchbiegen während der Anwendung der Hauptlast von 150 kgf zu verhindern. Im Gegensatz dazu sind HSD-Instrumente sehr tragbar und ermöglichen es Technikern, massive Rollen direkt in der Werkstatt, in den Lagerregalen oder während sie in einer Rollenschleifmaschine montiert sind, zu testen.
Während tragbare Leeb-Härteprüfer (HL) häufig als Stellvertreter für HRC oder HSD verwendet werden, erfordern sie eine strenge Kalibrierung anhand standardisierter Testblöcke, die speziell auf die genaue Legierung der Walze zugeschnitten sind. Wenn tragbare Geräte nicht ordnungsgemäß kalibriert werden, kommt es zu massiven Messfehlern, die häufig zur Annahme von Rollen führen, die nicht den Spezifikationen entsprechen.
Die Auswirkung der Prüfmethode auf den Walzenkörper bestimmt ihre Anwendung. HSD wird für die Endbearbeitung von Arbeitswalzen eingesetzt, da es praktisch keine Spuren auf der Oberfläche hinterlässt. Durch die Anwendung eines HRC-Tests an einer polierten Endwalze entsteht eine Vertiefung, die als Spannungserhöhung wirkt. Während des Betriebs überträgt diese Vertiefung einen sich wiederholenden Fehler auf das gewalzte Metallband, was die Oberflächenbeschaffenheit des Produkts beeinträchtigt und zur sofortigen Ablehnung durch den Kunden führt.
Die Materialzusammensetzung hat großen Einfluss auf die Wahl der Prüfmethode. HRC ist bei homogen geschmiedeten Stahlwalzen, bei denen die Matrixhärte in der gesamten Struktur gleichmäßig ist, sehr effektiv. Allerdings ist HSD weitaus praktischer für heterogene Gusseisenwalzen, wie etwa High-Chrome Iron oder Indefinite Chill-Walzen. In diesen Materialien verzerrt das Vorhandensein von Graphitflocken oder massiven Karbiden die statischen HRC-Eindruckergebnisse. Der dynamische Rückprall von HSD liefert einen zuverlässigeren Durchschnitt der Oberflächenhärte über diese komplexen Mikrostrukturen hinweg.
Eine häufige technische Falle besteht darin, sich bei der Angabe auf generische Umrechnungstabellen zu verlassen der HRC- und HSD-Walzenhärte . Diese Umbauten führen häufig zu schwerwiegenden Ausfällen bei der Walzenleistung und zu massiven Streitigkeiten zwischen Walzwerken und Walzenherstellern.
Die Umrechnungstabellen nach Standard ASTM E140 wurden für einfache Kohlenstoffstähle entwickelt. Bei Anwendung auf hochlegierte Walzen brechen diese Tische völlig zusammen. Die komplexen Mikrostrukturen moderner Walzen führen zu einer massiven Diskrepanz zwischen der „scheinbaren Härte“ (dem Gesamtmesswert) und der „Matrixhärte“ (der Härte der zugrunde liegenden Stahlstruktur). Sie können kein Diagramm für 1045-Stahl verwenden, um eine Arbeitswalze aus Schnellarbeitsstahl zu bewerten.
Legierungstyp |
Mikrostruktureigenschaften |
Konvertierungszuverlässigkeit (HRC zu HSD) |
|---|---|---|
Geschmiedeter Kohlenstoffstahl |
Homogene, einheitliche Matrix |
Hoch (im Allgemeinen gelten die Standard-ASTM-Tabellen) |
Unbegrenztes Kühleisen |
Graphitflocken, Zementitnetzwerk |
Niedrig (Graphit absorbiert Stöße und verzerrt HSD) |
Hochverchromtes Weißeisen |
Massive M7C3-Karbide in Martensit |
Sehr niedrig (Karbide verursachen übermäßigen HSD-Rückprall) |
Schnellarbeitsstahl (HSS) |
Komplexe MC- und M2C-Karbide |
Sehr niedrig (erfordert empirische, legierungsspezifische Daten) |
Massive Karbide in Schnellarbeitsstahl (HSS) oder Walzen mit hohem Chromgehalt wirken sich anders auf den dynamischen Rückprall (HSD) als auf die statische Penetration (HRC) aus. Aufgrund der elastischen Rückfederung harter Karbide kann eine Walze einen hohen HSD-Wert aufweisen, der eine mangelhafte, weiche HRC-Matrixhärte verdeckt. Die Annahme einer Walze auf der Grundlage eines umgewandelten HSD-Werts ohne Überprüfung der tatsächlichen Härte der HRC-Matrix führt zu vorzeitigem Verschleiß, einer schnellen Verschlechterung des Walzenprofils und katastrophalen Abplatzungen während des Betriebs.
Präzise Härtedaten basieren ausschließlich auf der Reduzierung realer Variablen, die die Testintegrität im Werk beeinträchtigen.
Unzureichendes Schleifen, übermäßige Oberflächenrauheit oder verbleibende Entkohlungsschichten führen zu künstlich niedrigen Werten für HRC und HSD. Die Walzenoberfläche muss auf einen bestimmten Ra-Wert geschliffen werden, um sicherzustellen, dass der Eindringkörper oder Hammer direkt mit dem echten Grundmaterial und nicht mit einer weichen, oxidierten Außenschicht interagiert.
Identifizieren Sie die spezifische Teststelle auf dem Walzenzylinder und vermeiden Sie dabei Kanten und bekannte Defektbereiche.
Verwenden Sie eine tragbare Schleifmaschine, um Zunder, Rost und entkohltes Oberflächenmaterial zu entfernen.
Polieren Sie den Testpunkt, um eine Oberflächenrauheit (Ra) von 0,8 Mikrometern oder besser zu erreichen.
Reinigen Sie den Bereich mit einem Lösungsmittel, um Schleifstaub, Öl und Kupplungsflüssigkeiten zu entfernen.
Führen Sie den Härtetest sofort durch, um eine schnelle Oberflächenoxidation zu verhindern.
Die physische Masse der Rolle hat erheblichen Einfluss auf die dynamischen HSD-Messwerte. Hohle, dünnwandige oder leichte Rollen absorbieren die Schlagenergie des Hammers, was zu künstlich niedrigen Härtewerten führt. Um dem entgegenzuwirken, müssen kleinere Rollen auf starren V-Blöcken getestet werden, wobei häufig Kopplungsgele und solide Stahlgrundplatten verwendet werden, um sicherzustellen, dass die Schlagenergie vollständig zurück in den Skleroskophammer reflektiert wird.
Die Technik des Bedieners ist von entscheidender Bedeutung, insbesondere bei HSD-Tests, bei denen die Aufrechterhaltung der absoluten Vertikalität des Skleroskoprohrs nicht verhandelbar ist. Selbst eine leichte Neigung führt dazu, dass der Hammer am Glasrohr schleift, wodurch sich die Rückprallhöhe verringert und ein falsch niedriger Messwert entsteht. Darüber hinaus verfälschen Abnutzungserscheinungen der Ausrüstung, wie z. B. Mikroabsplitterungen am HRC-Diamantkegel oder Verschleiß an der Spitze des Shore-Hammers, die Messwerte. Vor jeder Testschicht ist eine regelmäßige Kalibrierung mit standardisierten Testblöcken erforderlich, die speziell auf die Legierungsfamilie der Walze zugeschnitten sind.
Das Testen warmer Walzen unmittelbar nach dem Schleifen oder Betrieb verändert den Elastizitätsmodul des Materials. Diese Temperaturschwankung verzerrt die HSD-Ergebnisse erheblich. Es ist unbedingt erforderlich, die Rollen erst zu testen, nachdem sie sich auf Raumtemperatur normalisiert haben. Der Test einer Rolle bei 80 Grad Celsius führt zu einem völlig anderen HSD-Wert als der Test derselben Rolle bei 20 Grad Celsius.
Die Zuordnung der Härtespezifikationen zu bestimmten Walzwerksanwendungen gewährleistet optimale Leistung, verhindert Brüche und maximiert die Kampagnenlebensdauer.
Schruppwalzen sind enormen Reduktionskräften ausgesetzt und erfordern eine geringere Gesamthärte. Diese geringere Härte verhindert einen katastrophalen Bruch bei starker Belastung und sorgt für die nötige Oberflächenreibung (Biss), um die Stahlbramme in das Walzwerk zu ziehen. Wenn die Vorwalzen zu hart sind, rutschen sie auf der Bramme ab, was zu erheblichen Betriebsverzögerungen und Oberflächenfehlern führt.
Fertiggerüste erfordern Profile mit hoher HSD-Walzenhärte. Diese Walzen müssen starkem Abrieb standhalten, um das Bandprofil beizubehalten und dem Endprodukt eine makellose Oberflächenbeschaffenheit zu verleihen. Jede Beschädigung der Oberfläche der Fertigwalze überträgt sich sofort auf den gewalzten Stahl, sodass eine hohe Härte unbedingt erforderlich ist.
Bei der Spezifikation von Stützwalzen müssen Ingenieure nicht nur die Oberflächenhärte, sondern auch die Härtetiefe (Härtegradient) definieren. Durch die Verwendung von HRC-Äquivalenten zur Festlegung des Gradienten wird ein gleichmäßiger Verschleiß gewährleistet und die strukturelle Integrität der Walze über die gesamte Nutzungsdauer aufrechterhalten. Eine Stützwalze mit einem steilen Härteabfall verschleißt ungleichmäßig, was zu einer Biegung der Arbeitswalze und einer schlechten Bandform führt.
Die Auswahl der geeigneten HRC- oder HSD-Walzenhärteprüfmethode ist für eine genaue Qualitätskontrolle, zuverlässige Walzenleistung und eine längere Lebensdauer von entscheidender Bedeutung. Das Verständnis der Stärken und Grenzen jedes Härtestandards hilft Herstellern, den richtigen Prüfansatz auszuwählen, Spezifikationsfehler zu reduzieren und die Effizienz von Walzwerken zu verbessern.

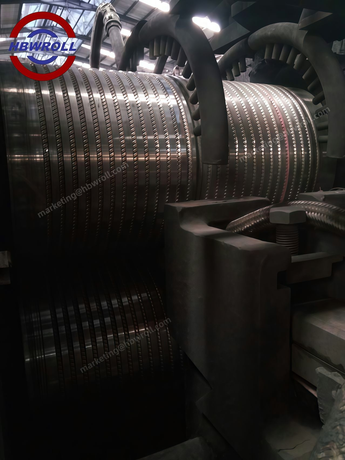

Um Anhui Huanbowan Hochgeschwindigkeitsstahlwerkswalze
Anhui Huanbowan High Speed Steel Mill Roll ist ein professioneller Hersteller von Hochleistungswalzwerken für Warmbandwalzwerke, Stabwalzwerke, Drahtwalzwerke und Profilwalzwerke. Mit fortschrittlicher Fertigungstechnologie, optimiertem Legierungsdesign, präziser Wärmebehandlung und strenger Qualitätsprüfung bietet das Unternehmen zuverlässige Walzenlösungen, die Stahlproduzenten dabei helfen, ihre Produktivität zu steigern, die Walzenlebensdauer zu verlängern und die Betriebskosten zu senken.
Wählen Sie die geeignete Härteprüfmethode basierend auf Rollenmaterial, Anwendung und Prüfanforderungen.
Befolgen Sie standardisierte Testverfahren, um Messfehler zu minimieren und eine zuverlässige Qualitätskontrolle zu gewährleisten.
Vermeiden Sie es, sich für komplexe Walzwerkslegierungen ausschließlich auf generische HRC-zu-HSD-Umrechnungstabellen zu verlassen.
Arbeiten Sie mit erfahrenen Herstellern zusammen, die vollständige Härtedaten, technischen Support und anwendungsspezifische Empfehlungen bereitstellen.
Überprüfen Sie vor der Genehmigung einer Walze den Prüfstandard, das Härteprofil, die Kalibrierungsaufzeichnungen, die Materialeigenschaften und das Qualitätssicherungssystem des Lieferanten, um eine gleichbleibende Walzleistung und langfristige Zuverlässigkeit sicherzustellen.
A: HRC misst den statischen Eindringwiderstand und liefert tiefe, lokalisierte Matrixhärtedaten unter Verwendung einer Last von 150 kgf. HSD misst den dynamischen elastischen Rückprall durch das Fallenlassen eines Hammers und bietet eine zerstörungsfreie Methode, die sich ideal zur Bewertung der großen Oberflächen fertiger Walzen eignet.
A: Nein. Direkte mathematische Umrechnungen schlagen bei komplexen Legierungen wie Eisen mit hohem Chromgehalt fehl. Das hohe Volumen harter Karbide wirkt sich anders auf den Rückprall als auf die Penetration aus und erfordert daher legierungsspezifische empirische Daten anstelle allgemeiner ASTM E140-Diagramme.
A: HSD ist ein zerstörungsfreier Test. HRC hinterlässt eine physische Vertiefung, die als Stresserhöher wirkt. Während des Walzens überträgt diese Vertiefung sich wiederholende Fehler auf das gewalzte Metallband, wodurch die Oberflächenbeschaffenheit beeinträchtigt wird und Produktausfälle verursacht werden.
A: Rollen mit geringer Masse oder hohlen Rollen absorbieren die Schlagenergie des HSD-Hammers und führen zu falsch niedrigen Messwerten. Diese Rollen erfordern eine starre mechanische Unterstützung, wie zum Beispiel schwere V-Blöcke und Kopplungsgele, um die Energie präzise zurück in den Hammer zu reflektieren.
A: Zu den Hauptursachen gehören unzureichender Oberflächenschliff, mangelnde vertikale Ausrichtung während der HSD-Prüfung, Prüfung warmer Walzen, abgenutzte Diamant-Eindringkörper und die Verwendung unkalibrierter tragbarer Prüfgeräte ohne legierungsspezifische Prüfblöcke.
A: Gusseisen enthält heterogene Strukturen wie Graphitflocken und harte Karbide. Diese Schwankungen interagieren uneinheitlich mit dem Rückprallhammer und machen mehrere HSD-Messungen über die Oberfläche erforderlich, um eine genaue durchschnittliche Härte zu berechnen.
