Präzision bei der Metallumformung und dem Blechwalzen erfordert, dass die Walzwerkskomponenten extremen mechanischen Belastungen standhalten müssen, ohne die Maßhaltigkeit zu beeinträchtigen. Walzendurchbiegung, ungleichmäßige Dickendicke und vorzeitiger Komponentenausfall – wie Abplatzungen, Oberflächenermüdung oder weiche Stellen – führen zu kostspieligen Produktionsstopps, übermäßigen Ausschussraten und überhöhten Wartungsbudgets. Die Optimierung eines Walzwerks, unabhängig davon, ob es sich um eine Zweiwalzen-, Vierwalzen-, Tandem- oder Cluster-Konfiguration handelt, erfordert ein genaues Verständnis der unterschiedlichen Funktionen, metallurgischen Anforderungen und Fehlermodi beider Komponenten. In diesem Leitfaden werden die technischen Bewertungskriterien für die Beschaffung, den Vergleich und die Wartung dieser Hochleistungs-Industrieanlagen aufgeschlüsselt. Wir untersuchen die genauen mechanischen Kräfte, die auf dem Werksboden wirken, und wie sich metallurgische Entscheidungen direkt auf Ihre Produktionsverfügbarkeit auswirken.
Unterschiedliche mechanische Rollen: Die Arbeitswalze steht in direktem Kontakt mit dem Metallband, um die Dicke zu verringern, während die größere Stützwalze eine wesentliche starre Unterstützung bietet, um zu verhindern, dass sich die Arbeitswalze unter hohen Walzkräften verbiegt.
Metallurgische Kompromisse: Arbeitswalzen erfordern eine extreme Oberflächenhärte und Verschleißfestigkeit, um die Blechoberfläche aufrechtzuerhalten; Stützwalzen erfordern eine tiefe Härtbarkeit, eine hohe Ermüdungsfestigkeit und den Verzicht auf sekundäres Abschrecken, um einer kontinuierlichen, starken Lastverteilung standzuhalten.
Die Ausfallmechanismen sind unterschiedlich: Arbeitswalzen sind sehr anfällig für thermischen Schock und abrasiven Verschleiß, während Stützwalzen hauptsächlich aufgrund von Ermüdung unter der Oberfläche, Kaltverfestigung durch kontinuierlichen Kontaktdruck und Abplatzungen ausfallen.
Inhaltsverzeichnis
Das Erreichen ultradünner Dicken und präziser Oberflächengüten ist unmöglich, wenn sich die Walzvorrichtung unter Druck durchbiegt. Verständnis der mechanischen Dynamik beim Vergleich von a Die Unterscheidung zwischen Arbeitswalze und Stützwalze ist für die Mühlenkonstruktion und den täglichen Betrieb von grundlegender Bedeutung. Mühlenbetreiber wissen, dass bereits ein Bruchteil eines Millimeters der Durchbiegung dazu führt, dass Spulen aussortiert werden und Material verschwendet wird.
Die Arbeitswalze fungiert als primäres Verformungswerkzeug im direkten Kontakt mit dem Metallband. Diese Rollen haben typischerweise einen kleineren Durchmesser, um den Rollenbissbereich zu verringern. Eine kleinere Bissfläche verringert effektiv die erforderliche Rollkraft, die zum Erreichen der angestrebten Dickenreduzierung erforderlich ist. Die physikalischen Eigenschaften dieser Komponente bestimmen direkt die Oberflächenbeschaffenheit, Ebenheit und Enddicke des verarbeiteten Materials. Da sie direkt mit dem Produkt verbunden sind, müssen sie während ihres gesamten Betriebszyklus strenge Maßtoleranzen einhalten. Bediener überwachen diese Komponenten ständig auf Oberflächenverschlechterung, da sich etwaige Fehler direkt auf das gewalzte Blech übertragen.
In praktischen Mühlenumgebungen werden diese Komponenten häufig ausgetauscht. Aufgrund ihrer geringeren Masse sind sie mit Laufkränen leichter zu handhaben, aber da sie dem abrasiven Metallband direkt ausgesetzt sind, verschlechtert sich ihre Oberfläche schnell. Die technische Herausforderung besteht darin, unter enormer Druckspannung und thermischer Belastung eine perfekt zylindrische Form beizubehalten.
Die ist bei Multi-High-Konfigurationen oberhalb und unterhalb der primären Verformungszone positioniert Stützwalze und arbeitet, ohne das Metallband direkt zu berühren. Diese Komponenten sind im Durchmesser und in der Masse deutlich größer. Ihre Hauptaufgabe besteht darin, die von Kraftmessdosen gemessenen enormen Rollkräfte aufzunehmen und zu verteilen. Sie fungieren als schwere Artillerie der Mühle. Sie sorgen für die nötige Steifigkeit, um zu verhindern, dass sich die kleineren Bauteile unter extremen Betriebsbelastungen verbiegen oder durchbiegen.
Ohne diese massive strukturelle Unterstützung wäre es physikalisch unmöglich, eine gleichmäßige Dicke über ein breites Metallblech zu erreichen. Das durch die Walzkraft erzeugte Biegemoment würde dazu führen, dass die Mitte des Blechs dicker ist als die Kanten, ein Fehler, der als Balligkeit bezeichnet wird. Der massive Durchmesser der tragenden Komponente sorgt für das hohe Trägheitsmoment, das erforderlich ist, um dieser Biegung standzuhalten.
Unterschiedliche Walzaufgaben erfordern spezielle Walzwerkskonfigurationen, um die auftretenden Kräfte zu bewältigen. Der Aufbau der Mühle bestimmt die genauen Spezifikationen, die für jede Komponente erforderlich sind.
2-Hoch-Mühlen: Diese Konfigurationen arbeiten ohne Stützwalzen und sind auf dickere Materialien und Operationen mit geringerer Präzision beschränkt, bei denen die Durchbiegung weniger ein Problem darstellt. Sie kommen häufig in Primärzerkleinerungsanlagen vor.

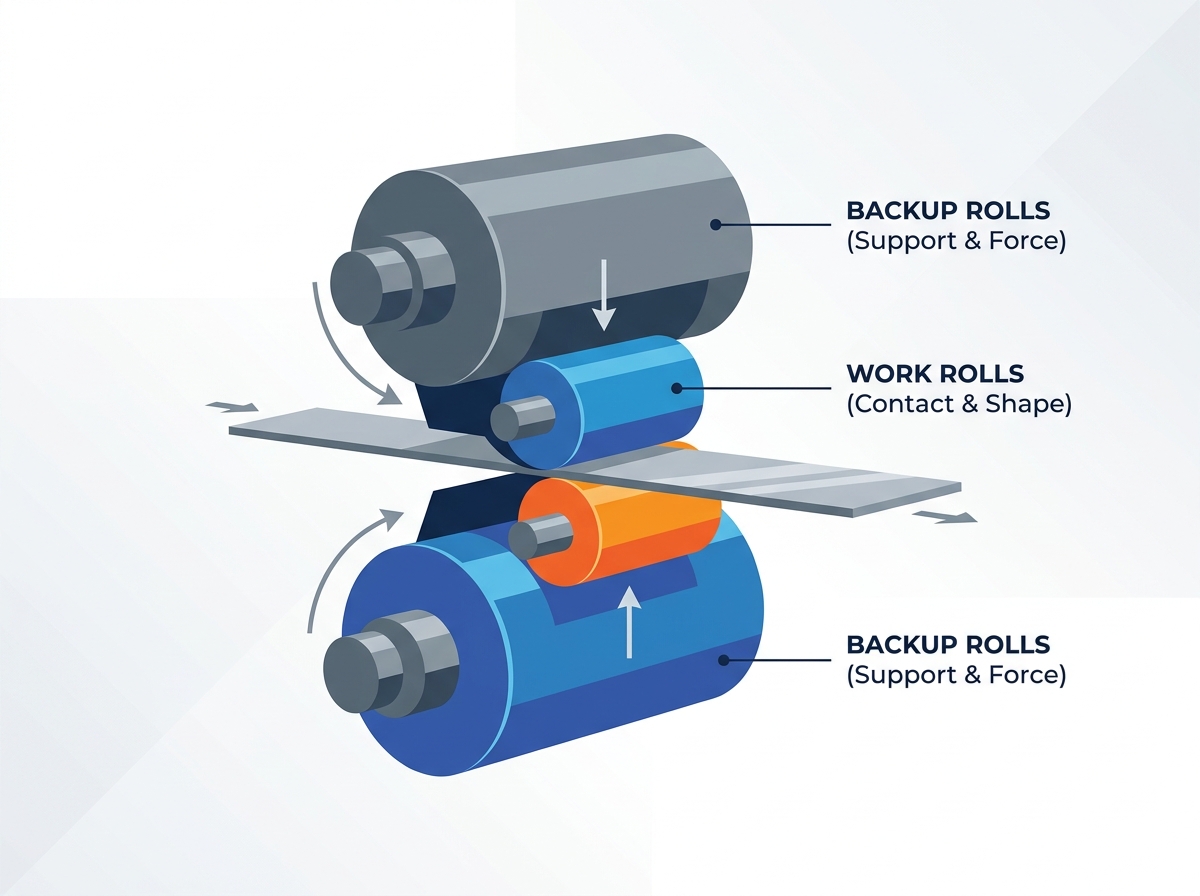

4-Hochmühlen: Diese Standardkonfiguration verfügt über zwei kleine Primärwalzen, die von zwei massiven Sekundärwalzen unterstützt werden. Dieser Aufbau gewährleistet ein hochpräzises Walzen dünner Bleche und ist das Arbeitspferd moderner Stahl- und Aluminiumwerke.
Cluster-Mühlen (Sendzimir-Mühlen): Mehrere Stützwalzen unterstützen eine einzelne, hochspezialisierte Primärwalze. Diese komplexe Geometrie ermöglicht das Walzen außergewöhnlich harter Materialien wie Edelstahl oder Titan bis hin zu ultradünnen Folienstärken.
Tandemmühlen: Sequentielle Gerüste, bei denen die Beziehung zwischen den Komponenten über mehrere Stufen hinweg synchronisiert werden muss. Dadurch wird die kumulative Kaltverfestigung des Bandes beim Übergang von Gerüst zu Gerüst bewältigt.
Die Auswahl der richtigen Legierung und Wärmebehandlung basierend auf der spezifischen Funktion der Walze minimiert die Nebenzeiten. Die metallurgischen Anforderungen für jeden Walzentyp sind aufgrund ihrer unterschiedlichen Betriebsumgebungen sehr unterschiedlich. Sie können nicht für beide Komponenten die gleiche Stahlsorte verwenden und erwarten, dass die Mühle funktioniert.
Diese Komponenten erfordern Zusammensetzungen aus Kohlenstoffstahl, geschmiedetem Stahl oder Schnellarbeitsstahl (HSS). Beispielsweise wird bei Kaltwalzanwendungen häufig Stahl mit 2 bis 5 % Chrom verwendet. Diese Walzen müssen eine extreme Oberflächenhärte erreichen, die typischerweise in Shore-C- oder Leeb-Härteskalen gemessen wird. Diese Härte widersteht abrasivem Verschleiß und behält die Rauheit über lange Produktionsläufe bei. Darüber hinaus erfordern sie eine hohe Wärmeleitfähigkeit und Temperaturwechselbeständigkeit. Dies ist besonders wichtig bei Warmwalzanwendungen, um Brandrisse zu verhindern, wenn die Walze schnellen Aufheiz- und Abkühlzyklen ausgesetzt ist.
Der Herstellungsprozess umfasst oft komplexe Wärmebehandlungen wie Induktionshärten, um eine tiefe, gleichmäßige gehärtete Schicht zu erzeugen. Diese gehärtete Schale muss zäh genug sein, um einem Abplatzen zu widerstehen, aber hart genug, um dem Metallstreifen das gewünschte Finish zu verleihen. Der Kern bleibt relativ weicher, um Stoßbelastungen zu absorbieren und einen katastrophalen Sprödbruch zu verhindern.
Diese massiven Komponenten werden typischerweise aus legierten Stählen mit mittlerem Kohlenstoffgehalt wie Cr-Mo-V-Legierungen geschmiedet. Der metallurgische Schwerpunkt verlagert sich dabei von der reinen Oberflächenhärte hin zur Tiefenhärtbarkeit und gleichmäßigen Härteverteilung. Eine entscheidende Fertigungsanforderung ist die Eliminierung des sekundären Abschreckens. Die Walzen müssen bearbeitet werden, um sekundäre Abschreckungsprobleme zu vermeiden, um sicherzustellen, dass es keine Schwachstellen gibt und die inneren Eigenspannungen erheblich reduziert werden.
Eine Stützwalze benötigt einen robusten Kern zur Aufnahme von Stoßbelastungen und eine äußerst ermüdungsbeständige Außenhülle, um die Ausbreitung von Rissen unter der Oberfläche bei massivem Dauerdruck zu verhindern. Der Schmiedeprozess dieser massiven Barren erfordert gewaltige hydraulische Pressen, um die innere Kornstruktur zu festigen und Porosität zu beseitigen.
Technischer Parameter |
Primäre Verformungsrolle |
Strukturelle Stützrolle |
|---|---|---|
Primäre Funktion |
Direkter Kontakt und Verformung des Metallbandes. |
Strukturelle Unterstützung zur Verhinderung von Durchbiegungen. |
Größe und Masse |
Kleinerer Durchmesser, geringere Masse. |
Deutlich größerer Durchmesser und massives Gewicht. |
Schwerpunkt Metallurgie |
Extreme Oberflächenhärte, Thermoschockbeständigkeit. |
Tiefe Härtbarkeit, zäher Kern, Ermüdungsbeständigkeit. |
Legierungstypen |
Kohlenstoffreicher HSS-Stahl mit 2–5 % Cr. |
Legierung mit mittlerem Kohlenstoffgehalt, Cr-Mo-V. |
Primärer Tragemodus |
Abrasiver Verschleiß, thermische Ermüdung (Brandrisse). |
Untergrundermüdung, Kaltverfestigung, Abplatzungen. |
Eine Fehldiagnose des Walzenverschleißes führt zu katastrophalen Mühlenausfällen, Walzenbrüchen und beschädigten Produktläufen. Wenn die Bediener verstehen, wie sich die einzelnen Walzen verschlechtern, können sie wirksame vorbeugende Maßnahmen auf dem Werksgelände ergreifen. Sie müssen Ihre Wartungsteams darin schulen, die Frühwarnzeichen dieser spezifischen Fehlermodi zu erkennen.
Diese Komponenten sind am Rollbiss aggressiven Umgebungsbedingungen ausgesetzt. Sie leiden unter abrasivem Verschleiß, der durch den direkten Kontakt mit dem Metallband und dem Oberflächenzunder entsteht. Aufgrund der schnellen Aufheiz- und Abkühlzyklen, die dem Walzprozess innewohnen, kommt es zu thermischer Ermüdung, allgemein bekannt als Brandrissbildung. Im Laufe der Zeit kommt es zu Streifenbildung auf der Oberfläche und zu einer Verschlechterung der Rauheit. Dies beeinträchtigt direkt die Oberflächenqualität und Maßhaltigkeit des Endprodukts.
Abrasiver Verschleiß: Kontinuierliche Reibung am Metallband schleift die verhärtete Oberflächenschicht langsam ab.
Thermische Ermüdung: Schnelle Temperaturschwankungen verursachen Mikrorisse auf der Oberfläche, die zu einem Netzwerk feiner Risse führen, die als Brandrisse bezeichnet werden.
Oberflächenstreifenbildung: Über die Lauflänge hinweg entwickeln sich ungleichmäßige Verschleißmuster, die sichtbare Streifen auf das gewalzte Blech übertragen.
Verschlechterung der Rauheit: Die spezifische Oberflächentextur, die für eine ordnungsgemäße Schmierung und Bandführung erforderlich ist, nutzt sich mit der Zeit ab.
Stützrollen bauen sich unterschiedlich ab. Die Oberfläche unterliegt einer starken Kaltverfestigung aufgrund des kontinuierlichen Hochdruckkontakts mit der Primärwalze unter hohen Kräften der Kraftmessdose. Dieser unerbittliche Druck führt zu einer Ermüdung des Untergrunds, was schließlich zu Abplatzungen führt. Beim Abplatzen brechen große Materialflocken vom Walzenkörper ab. Abplatzungen bleiben die kritischste und zerstörerischste Fehlerart für diese massiven Komponenten. Darüber hinaus kann die Entstehung von Schwachstellen aufgrund unsachgemäßer Wärmebehandlungen bei der Herstellung oder ungleichmäßiger Lastverteilung den lokalen Verschleiß beschleunigen und die strukturelle Integrität beeinträchtigen.
Kaltverfestigung: Der kontinuierliche Rollkontaktdruck erhöht die Oberflächenhärte über die vorgesehenen Grenzen hinaus und macht sie spröde.
Ermüdung unter der Oberfläche: Mikrorisse entstehen unterhalb der Oberfläche am Punkt maximaler Scherspannung.
Abplatzungen: Die Risse unter der Oberfläche breiten sich aus und verbinden sich, wodurch sich massive Stahlbrocken vom Lauf lösen.
Weiche Stellen: Lokalisierte Bereiche mit geringerer Härte verschleißen schneller und erzeugen Vertiefungen, die Mühlenvibrationen und ungleichmäßige Walzkräfte verursachen.
Die Bewertung von Herstellern und die Spezifizierung von Rollen für Ihre Anlage erfordert die strikte Einhaltung technischer Parameter. Durch die richtige Spezifikation wird sichergestellt, dass die Komponenten den spezifischen mechanischen Anforderungen Ihres Walzvorgangs gerecht werden. Sie können sich nicht auf allgemeine Spezifikationen verlassen; Sie müssen die Anforderungen an Ihre spezifischen Walzgerüste anpassen.
Ingenieure müssen die erforderliche Walzkraft (Tonnage) ermitteln und genau auf die Streckgrenze des tragenden Bauteils abstimmen. Die Anforderungen an die Oberflächenbeschaffenheit müssen auf der Grundlage der endgültigen Produktanwendung festgelegt werden. Beispielsweise erfordert das Walzen von freiliegenden Automobilpaneelen ein deutlich anderes Rauheitsprofil und einen anderen Härtegrad als das Walzen von Standardbaustahl. Das Kronenprofil muss auch berechnet werden, um die spezifische Wärmeausdehnung und mechanische Durchbiegung zu kompensieren, die bei Ihrem typischen Produktmix zu erwarten ist.
Bei der Beschaffung dieser Hochleistungskomponenten sind strenge Prüfprotokolle nicht verhandelbar. Sie müssen von Ihren Lieferanten eine umfassende Dokumentation verlangen.
Ultraschallprüfung (UT): Obligatorisch für die Erkennung von inneren Fehlern, Hohlräumen oder Einschlüssen tief im Schmiedekörper.
Wirbelstromprüfung (ECT): Unverzichtbar für die Identifizierung mikroskopischer Oberflächenrisse, die sich zu größeren Fehlern ausbreiten könnten.
Härtekartierung: Überprüfung der gleichmäßigen Härte über die gesamte Länge und den Umfang des Laufs, um sicherzustellen, dass keine weichen Stellen vorhanden sind.
Mikrostrukturanalyse: Zertifizierte metallurgische Berichte, die die korrekte Korngröße und das Fehlen unerwünschter Phasen wie Restaustenit bestätigen.
Die Betriebstemperatur verändert die Walzenanforderungen grundlegend. Kaltwalzwerke erfordern eine höhere Präzision und unterschiedliche Schmierprofile, was eine besondere Fähigkeit zur Beibehaltung der Rauheit erfordert. Umgekehrt priorisieren Warmwalzwerke die thermische Ermüdungsbeständigkeit und das Oxidationsmanagement, um der extremen Hitze der einlaufenden Metallbramme standzuhalten. Die Anwendung von Kühlwasser in Warmwalzwerken führt außerdem zu schweren thermischen Schocks, weshalb speziell auf die Brandrissbeständigkeit ausgelegte Legierungen erforderlich sind.
Um die Lebensdauer der Walzen zu maximieren, sind disziplinierte Wartungsprotokolle und eine kontinuierliche Überwachung erforderlich. Ein reaktiver Wartungsansatz führt unweigerlich zu katastrophalen Ausfällen und massiven Ausfallzeiten.
Die Anlagen müssen strenge Nachschleifpläne auf der Grundlage der gewalzten Tonnage oder der Betriebsstunden erstellen. Bei Stützwalzen ist es unbedingt erforderlich, kaltverfestigte Schichten zu entfernen, bevor Ermüdungsrisse unter der Oberfläche zu katastrophalen Abplatzungen führen. Dies erfordert den Abtrag einer bestimmten Materialmenge bei jedem Mahlvorgang, unabhängig vom optischen Erscheinungsbild. Primärwalzen müssen während des Schleifvorgangs häufig gewölbt oder bombiert werden. Diese spezielle Profilierung kompensiert die Wärmeausdehnung und Restverformung bei hoher Betriebsbelastung und stellt sicher, dass das fertige Metallband vollkommen flach bleibt.
Moderne Walzwerke nutzen Echtzeit-Wägezellendaten, um ungleichmäßige Walzkräfte zu überwachen, die die Ermüdung beschleunigen. Durch die Implementierung automatisierter Oberflächeninspektionssysteme können Bediener Mikrorisse frühzeitig erkennen. Durch Vibrationsanalysen an den Walzgerüsten können auch die frühen Stadien einer Walzen- oder Lagerabnutzung erkannt werden. Durch die Integration dieser Datenströme können Wartungsteams Komponenten aus der Mühle entnehmen, kurz bevor sie ausfallen, wodurch ihre Nutzungsdauer maximiert und gleichzeitig ungeplante Ausfallzeiten vermieden werden.
Die Auswahl der richtigen Arbeitswalze und Stützwalze ist für die Aufrechterhaltung der Walzgenauigkeit, die Verlängerung der Walzenlebensdauer und die Verbesserung der Gesamtproduktivität des Walzwerks von entscheidender Bedeutung. Die Abstimmung der richtigen Walzenmaterialien, Wärmebehandlung und Wartungsstrategie auf jede Mühlenanwendung trägt dazu bei, Ausfallzeiten zu reduzieren, Walzenausfälle zu minimieren und eine gleichbleibende Produktqualität sicherzustellen.
Um Anhui Huanbowan Hochgeschwindigkeitsstahlwerkswalze
Anhui Huanbowan High Speed Steel Mill Roll ist ein professioneller Hersteller, der sich auf Hochleistungsarbeitswalzen, Stützwalzen und High Speed Steel Mill Walzen für Warmbandwalzwerke, Kaltwalzwerke, Stabwalzwerke und Drahtwalzwerke spezialisiert hat. Durch die Kombination fortschrittlicher Schmiede- und Gusstechnologien, optimierter Wärmebehandlung und umfassender Qualitätsprüfung liefert das Unternehmen zuverlässige Walzenlösungen, die Stahlherstellern helfen, die Walzleistung zu verbessern, die Kampagnenlebensdauer zu verlängern und die Wartungskosten zu senken.
Wählen Sie Arbeitswalzen und Stützwalzen je nach Walzwerkstyp, Walzkraft und Produktionsanforderungen aus.
Überwachen Sie Verschleißmuster, Härteverteilung und Oberflächenzustand, um Wartungspläne zu optimieren.
Führen Sie regelmäßiges Schleifen, Inspektionen und vorausschauende Wartung durch, um die Lebensdauer der Walzen zu maximieren.
Arbeiten Sie mit erfahrenen Rollenherstellern zusammen, die maßgeschneiderte Materiallösungen und technischen Support bieten.
Überprüfen Sie vor dem Kauf von Arbeitswalzen oder Stützwalzen die Materialzusammensetzung, den Wärmebehandlungsprozess, das Härteprofil, die Qualitätsprüfberichte und das Fachwissen der Lieferanten, um langfristig die beste Walzleistung und Betriebszuverlässigkeit zu erzielen.
A: Die Primärwalze berührt das Metallband direkt und verformt es, um seine Dicke zu verringern. Die größere Stützrolle sitzt dahinter und sorgt für eine enorme strukturelle Steifigkeit und verhindert, dass sich die kleinere Rolle unter den extremen Drücken verbiegt, die für die Metallverformung erforderlich sind.
A: Sie benötigen einen deutlich größeren Durchmesser und eine größere Masse, um die immensen Rollkräfte aufzunehmen. Diese enorme Größe sorgt für das hohe Trägheitsmoment, das erforderlich ist, um die kleinere Primärwalze perfekt gerade zu halten, eine Blechwölbung zu verhindern und eine gleichmäßige Dicke sicherzustellen.
A: Abplatzungen werden hauptsächlich durch Ermüdung unter der Oberfläche und starke Kaltverfestigung verursacht. Durch den kontinuierlichen Hochdruckkontakt entsteht eine maximale Scherspannung unter der Oberfläche, wodurch Mikrorisse entstehen. Diese Risse breiten sich schließlich aus und verbinden sich, wodurch große Teile der Stahlhülle abplatzen.
A: Ja, 2-Hoch-Walzwerke arbeiten ohne sie, aber sie sind strikt auf dickere Materialien und Zerkleinerungsvorgänge mit geringerer Präzision beschränkt. Bei dünnen Blechen und hochpräzisem Kaltwalzen sind Stützrollen zwingend erforderlich, um Durchbiegungen zu verhindern und flache Bandprofile aufrechtzuerhalten.
A: Sekundäres Abschrecken ist ein unerwünschter metallurgischer Vorgang während des Wärmebehandlungsprozesses bei der Herstellung. Es führt zu hohen inneren Eigenspannungen und erzeugt lokal weiche Stellen auf der Oberfläche. Durch die Vermeidung wird eine gleichmäßige Härte und ein hervorragender Abplatzschutz bei schwerem Mühlenbetrieb gewährleistet.
