La selección del material de rollo correcto dicta directamente la rentabilidad del laminador, la eficiencia operativa y el costo general por tonelada de acero laminado. El tiempo de inactividad no planificado del molino causado por el desgaste prematuro de los rodillos o fallas catastróficas erosiona rápidamente los márgenes operativos. Los operadores de laminadores enfrentan un desafío de ingeniería continuo en entornos de laminación en caliente: equilibrar la necesidad de una resistencia extrema al desgaste para mantener tolerancias estrictas del producto con la necesidad de tenacidad a la fractura para sobrevivir a cargas de alto impacto. La elección entre soluciones de acero de alta velocidad y carburo cementado requiere un conocimiento profundo de la ubicación del soporte del laminador, la infraestructura de enfriamiento y los perfiles de los productos objetivo. Las diferentes etapas del proceso de laminación exigen propiedades metalúrgicas completamente diferentes. Esta evaluación técnica explora las características de rendimiento, las especificidades de aplicación y los requisitos operativos de ambos materiales. Al comprender los límites mecánicos y las ventajas de cada opción, los ingenieros de laminación pueden optimizar las configuraciones de sus soportes para maximizar la producción continua y minimizar las interrupciones por mantenimiento.
Especificidad de la aplicación: Los rodillos HSS ofrecen tenacidad a la fractura y resistencia a la fatiga térmica superiores, lo que los hace óptimos para desbaste y soportes intermedios iniciales, mientras que los anillos de rodillos de carburo de tungsteno proporcionan una dureza inigualable para bloques de acabado.
La alternativa compuesta: Para los soportes intermedios que laminan barras de acero deformadas y alambre común, los rodillos compuestos de carburo cementado ofrecen una tecnología de puente, que combina la dureza de un eje de acero con la resistencia al desgaste de los anillos de carburo.
Métricas de rendimiento: los rodillos de carburo de tungsteno generalmente producen un tonelaje significativamente mayor por ranura única (a menudo hasta 10 a 20 veces más que el acero convencional y superan significativamente al HSS en las etapas de acabado) debido a la dureza roja a alta temperatura y la resistencia superior a altas temperaturas.
Realidades de la implementación: La actualización al carburo de tungsteno requiere una evaluación rigurosa de la alineación del molino, la presión de enfriamiento del agua y los protocolos de manipulación para mitigar la fragilidad inherente del carburo cementado.
Tabla de contenido
Los productos largos de acero laminados en caliente someten a los equipos de las fábricas a exigencias operativas extremas. Los materiales soportan altas velocidades de rodadura, ciclos térmicos severos y tensión mecánica continua. La fricción generada durante el proceso de reducción genera un calor inmenso, lo que requiere sistemas de enfriamiento robustos que introducen simultáneamente un choque térmico. Los rollos deben mantener su integridad estructural mientras muerden y deforman continuamente el tocho de acero o florecen a temperaturas que a menudo superan los 1000°C. En los laminadores de alambrón modernos, las velocidades de acabado pueden alcanzar hasta 120 metros por segundo, amplificando la energía cinética y el desgaste por fricción en las pasadas del rodillo.
La evaluación del rendimiento del rollo requiere analizar varias métricas principales. Estas dimensiones dictan cuánto tiempo puede permanecer un rodillo en el molino antes de requerir mantenimiento o reemplazo. Los superintendentes de las fábricas realizan un seguimiento diario de estas variables para optimizar los horarios de paso y minimizar los adoquines.
Resistencia al desgaste: la capacidad de mantener el perfil de la ranura y la precisión dimensional durante campañas prolongadas, lo que afecta directamente la tolerancia dimensional del acero acabado.
Resistencia al choque térmico y a la comprobación del calor: la capacidad de resistir el calentamiento rápido del acero caliente y el enfriamiento inmediato de los cabezales de agua de refrigeración sin desarrollar grietas superficiales profundas.
Resistencia estructural a altas temperaturas y resistencia a la deformación: mantener el límite elástico a temperaturas de rodamiento elevadas para evitar el aplanamiento de las ranuras bajo cargas de reducción pesadas.
Calidad del acabado superficial: el impacto de la superficie del rollo en el producto laminado final, que se controla estrictamente para aplicaciones de alambre, barras o tubos.
Longitud de campaña: El volumen de laminación de ranura única que se puede lograr antes de que sea necesario repararlo o reemplazarlo, generalmente se mide en toneladas por milímetro de desgaste.
El entorno operativo dicta que ningún material sobresale en todas estas categorías. Los soportes de desbaste dan prioridad a la resistencia al impacto debido a la gran sección transversal de la palanquilla entrante y a los elevados índices de reducción. Los stands de acabado priorizan la resistencia al desgaste y el acabado superficial, ya que el producto se acerca a sus dimensiones finales y viaja a máxima velocidad. Esta dicotomía obliga a los operadores a desplegar estratégicamente diferentes materiales en rollo en todo el diseño del laminador.
La composición metalúrgica de HSS lo hace excepcionalmente adecuado para aplicaciones de laminación específicas, particularmente en las primeras etapas del laminador. La microestructura presenta un alto contenido de carbono (normalmente entre 1,5% y 2,5%) combinado con elementos complejos que forman carburos, incluidos tungsteno, molibdeno, vanadio y cromo. Estos elementos se distribuyen uniformemente a lo largo de una matriz martensítica templada. Esta estructura específica proporciona un equilibrio único de dureza y resistencia al impacto que los rollos tradicionales de hierro fundido o acero de baja aleación no pueden igualar.
Durante el proceso de fabricación, los rodillos HSS se someten a tratamientos térmicos especializados, incluidos múltiples ciclos de templado, para aliviar las tensiones internas y lograr el perfil de dureza deseado. El material resultante exhibe una curva de caída de dureza que es mucho más gradual que la del hierro estándar con alto contenido de cromo, lo que le permite mantener sus características de desgaste más profundamente en el cilindro del rodillo. Esta profunda penetración de la dureza prolonga la vida útil general del rollo antes de que deba desecharse.
Esta composición se traduce directamente en resultados operativos en la planta de fabricación. La alta dureza permite que el rollo absorba fuerzas de impacto masivas en las primeras posiciones. Esta característica reduce significativamente el riesgo de desconchado profundo o rotura catastrófica cuando se aplican grandes reducciones a las palanquillas cabeza fría o durante la alimentación errática del molino. Además, el material presenta excelentes características de mordida. El coeficiente de fricción natural garantiza una mordida confiable del material en aplicaciones de desbaste, evitando deslizamientos y guijarros durante las pasadas iniciales.
Sin embargo, existen limitaciones. En los soportes de acabado de alta velocidad, el material es susceptible a un desgaste rápido en comparación con las alternativas de carburo cementado más duras. Las temperaturas localizadas en la mordida del rodillo durante el acabado a alta velocidad pueden exceder la temperatura de templado del acero, lo que lleva a un efecto de ablandamiento localizado conocido como degradación térmica. Este desgaste acelerado provoca la degradación del perfil, la pérdida de tolerancia del producto y requiere cambios de rodillos más frecuentes, interrumpiendo las líneas de producción continuas.
Tipo de grado HSS |
Elementos primarios de aleación |
Dureza típica (Shore C) |
Mejor aplicación de molino |
|---|---|---|---|
HSS estándar |
W, mes, V, Cr |
75 - 82 |
Soportes de desbaste |
HSS con alto contenido de vanadio |
V (alto), Mo, Cr |
80 - 85 |
Stands intermedios |
HSS mejorado |
W, Mo, V, Co |
82 - 88 |
Soportes de preacabado |
Un rodillo de carburo de tungsteno se basa en una matriz de carburo cementado, lo que representa un gran salto en la tecnología de resistencia al desgaste. Esta estructura consta de partículas de carburo de tungsteno (WC) extremadamente duras unidas con un aglutinante metálico, normalmente cobalto (Co) o una aleación de níquel-cromo (Ni-Cr). El proceso de fabricación implica metalurgia de polvos, donde el WC y los polvos aglutinantes se muelen, se prensan en forma de anillos y se sinterizan a temperaturas cercanas a los 1400°C. Durante la sinterización, el aglutinante funde y humedece las partículas de WC, creando un material compuesto denso y prácticamente sin huecos.
El porcentaje de este aglutinante metálico controla directamente la relación dureza-tenacidad del anillo terminado. Un contenido más bajo de aglutinante (p. ej., 6% a 9% de cobalto) aumenta la dureza y la resistencia al desgaste, lo que hace que estos grados sean adecuados para las pasadas de acabado final donde el impacto es mínimo pero la abrasión es severa. Un mayor contenido de aglutinante (p. ej., 12% a 15% de cobalto) mejora la resistencia al impacto y la tenacidad a la fractura, lo que permite que estos grados se utilicen en soportes intermedios o de preacabado donde se espera algún impacto mecánico.
Los molinos utilizan anillos sólidos y configuraciones compuestas. Los anillos sólidos generalmente se implementan en bloques de acabado de alta velocidad, como los molinos en V de Morgan, donde se montan sobre ejes en voladizo. Los rodillos compuestos de carburo cementado cuentan con anillos de carburo unidos mecánica o térmicamente a un eje de acero. Estas estructuras compuestas son ideales cuando la aplicación requiere la resistencia al desgaste del carburo pero la resistencia a la flexión y las dimensiones generales de un eje de acero tradicional, a menudo utilizado en soportes intermedios de laminación de barras deformadas.
Los beneficios operativos son sustanciales. La dureza roja a alta temperatura garantiza que el material mantenga la integridad estructural, el límite elástico y la resistencia al desgaste incluso a temperaturas de rodamiento elevadas de hasta 800 °C. La excelente conductividad térmica disipa el calor rápidamente lejos de la mordedura del rollo. Esto minimiza la degradación de la superficie y la fatiga térmica, asegurando un acabado superficial superior en alambres comunes y barras de acero deformadas. La estabilidad dimensional del carburo permite que los molinos laminen con tolerancias negativas, ahorrando material y aumentando el rendimiento.
La principal limitación es la baja tenacidad a la fractura. La fragilidad inherente hace que estos anillos sean muy sensibles a golpes mecánicos, guijarros y protocolos de enfriamiento inadecuados. Un mal manejo durante los cambios de rodillo, como golpear el anillo con una herramienta de acero o colocarlo con demasiada fuerza sobre un piso de concreto, puede causar microfisuras que se propagan y provocan fallas catastróficas bajo cargas rodantes. Además, la pérdida repentina de agua de refrigeración durante el laminado provocará un choque térmico inmediato y rotura.

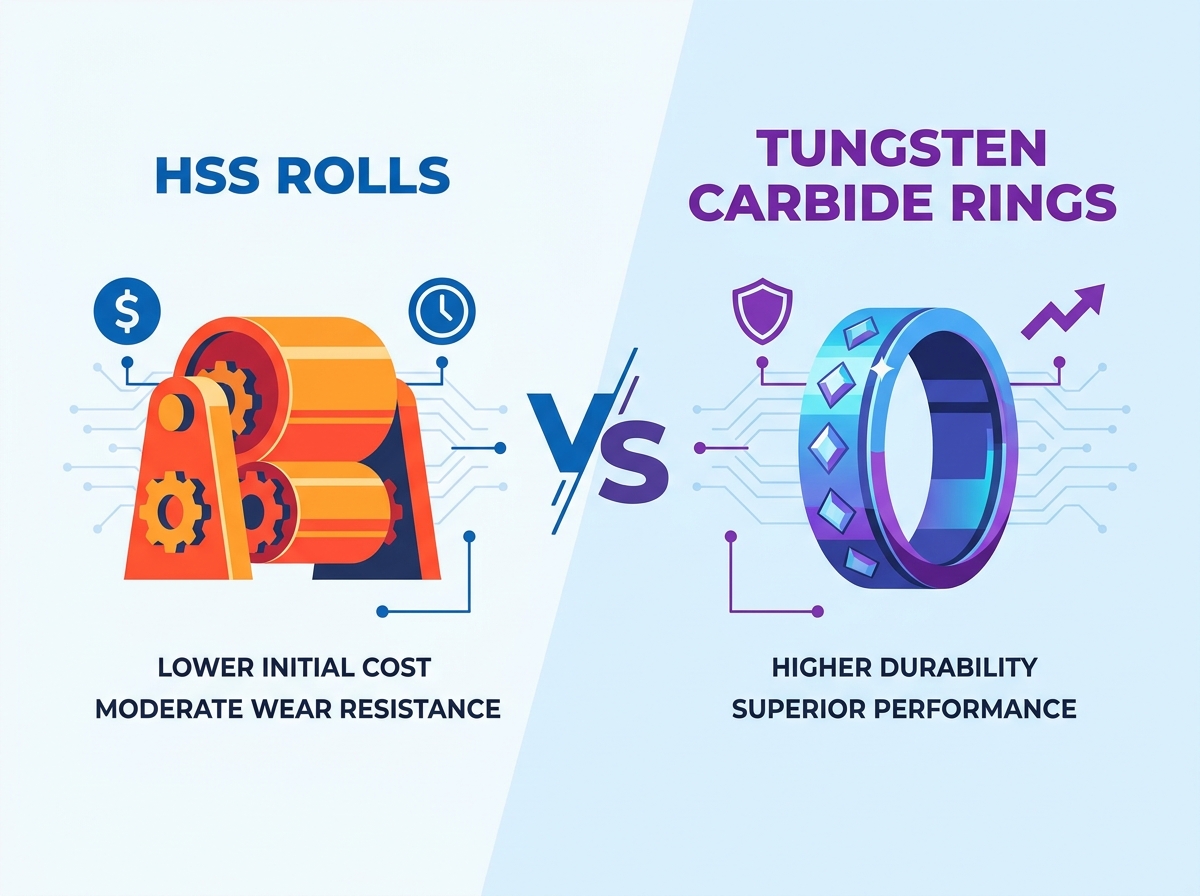

Evaluar el rendimiento de los rodillos HSS frente a los de carburo de tungsteno requiere analizar cómo se comporta cada material en condiciones continuas de laminación en caliente. Las curvas de resistencia a la abrasión difieren significativamente. El carburo cementado mantiene su perfil de ranura por mucho más tiempo y, a menudo, logra múltiplos de volumen de laminación de ranura única que superan ampliamente los de las alternativas de acero. En un bloque de acabado de alambrón típico, un anillo de carburo puede rodar de 1.500 a 3.000 toneladas por ranura, mientras que un equivalente de acero solo puede manejar de 150 a 300 toneladas antes de que el perfil se degrade más allá de las tolerancias aceptables.
La tenacidad a la fractura presenta una compensación directa. Las aleaciones de acero soportan fácilmente grandes reducciones, impactos repentinos de extremos de palanquillas frías y el abuso mecánico general común en los molinos de desbaste. Por el contrario, el carburo es vulnerable a las microfisuras inducidas por el impacto. Un adoquín en un soporte de desbaste puede dejar una pequeña abolladura en un rollo de acero que se puede rectificar; el mismo adoquín probablemente rompería en pedazos un rollo de carburo.
La dinámica térmica también contrasta marcadamente. El acero ofrece una fuerte resistencia a la fatiga térmica, manejando el calentamiento y enfriamiento cíclico del proceso de laminación con control de calor predecible y manejable (agrietamiento superficial fino). El carburo proporciona una conductividad térmica superior pero una resistencia deficiente al choque térmico. Esto dicta cómo reacciona cada material a la aplicación de agua de refrigeración; El carburo requiere un enfriamiento altamente controlado y de alta presión (a menudo superior a 10 bar) aplicado continuamente a la ranura para evitar el choque térmico. Si el agua se interrumpe aunque sea por unos segundos mientras el acero está en el paso, es probable que el anillo de carburo se agriete.
Los requisitos de infraestructura de mantenimiento difieren drásticamente. El acero requiere un equipo de rectificado de rodillos CNC estándar que utiliza muelas abrasivas convencionales de óxido de aluminio o carburo de silicio. El carburo cementado requiere máquinas rectificadoras especializadas de alta rigidez equipadas con muelas abrasivas de diamante aglomeradas con resina. Los parámetros de rectificado de carburo (velocidad de la rueda, velocidad de avance y aplicación de refrigerante) deben controlarse estrictamente para evitar la inducción de grietas térmicas durante el proceso de reparación.
Parámetro técnico |
Acero de alta velocidad (HSS) |
Carburo de tungsteno (WC-Co) |
|---|---|---|
Estructura matricial |
Martensita Templada + Carburos |
Partículas WC + Aglutinante Metálico |
Rango de dureza |
75 - 88 Costa C |
78 - 85 HRA (Mucho más difícil) |
Dureza a la fractura |
Alto (Resistente a impactos) |
Bajo (frágil, sensible a los golpes) |
Conductividad térmica |
20 - 25 W/m·K |
80 - 100 W/m·K |
Requisito de agua de refrigeración |
Volumen estándar, presión moderada |
Alto volumen, alta presión (>10 bar) |
Equipo de reparación |
Amoladora estándar (ruedas Al2O3) |
Amoladora Rígida (Muelas de Diamante) |

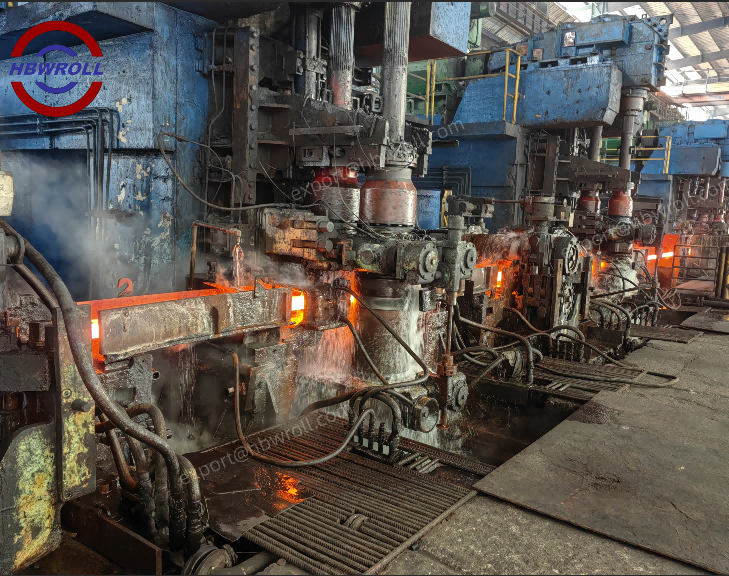

El desbaste y los primeros soportes intermedios requieren materiales que puedan soportar pasadas de reducción pesadas y secciones transversales grandes. La resistencia al impacto es primordial aquí. La palanquilla entrante se mueve relativamente lentamente, pero las fuerzas de reducción son enormes. El acero de alta velocidad sigue siendo el estándar de la industria para estas posiciones, absorbiendo el impacto inicial de la palanquilla que ingresa al laminador sin sufrir daños estructurales. Las excelentes características de mordida del HSS también evitan el deslizamiento, lo cual es fundamental en estas primeras pasadas para mantener un rodamiento continuo y sin tensión.
Los rodales intermedios representan una zona de transición. El acero se mueve más rápido, la sección transversal es más pequeña y aumenta la demanda de resistencia al desgaste. Aquí, los operadores suelen implementar grados HSS mejorados con mayor contenido de vanadio o comenzar a introducir rodillos compuestos de carburo cementado. Los rodillos compuestos ofrecen una ventaja estratégica: el eje de acero maneja los momentos de flexión y el torque, mientras que los anillos de carburo brindan una vida útil prolongada, lo que reduce la frecuencia de los cambios de rodillos en el medio del molino.
Las fábricas de preacabado y acabado funcionan bajo parámetros completamente diferentes. Los bloques de alta velocidad exigen una precisión dimensional extrema. Mantener tolerancias estrictas en alambrón, barras de acero deformadas y tubos de paredes delgadas es fundamental para cumplir con las especificaciones del cliente. Aquí, los operadores hacen la transición exclusivamente a anillos sólidos de carburo cementado para aprovechar su excepcional resistencia al desgaste y a las altas temperaturas. Las altas velocidades de laminación (a menudo superiores a 100 m/s) generan un intenso calor por fricción, que la alta conductividad térmica del carburo ayuda a disipar, evitando defectos superficiales en el producto terminado.
Los rodillos de presión y los bloques calibradores suelen utilizar rodillos compuestos de precisión o calidades especializadas de carburo sólido. Se adaptan grados de carburo específicos con menor contenido de aglutinante para estas operaciones de dimensionamiento final, lo que garantiza que el producto terminado cumpla con las especificaciones dimensionales exactas y al mismo tiempo mantenga un excelente acabado superficial. El bloque calibrador es el último punto de contacto antes del lecho de enfriamiento, lo que hace que la condición de la superficie del rodillo sea absolutamente crítica.
El montaje de materiales frágiles presenta un importante desafío de ingeniería. El montaje tradicional con chavetero, común en los rodillos de acero, es totalmente inadecuado para anillos de carburo cementado. Los chaveteros crean concentraciones de tensión localizadas. Cuando se aplica un par de rodadura, estos aumentos de tensión conducen rápidamente a la propagación de grietas y a una falla catastrófica del anillo. La naturaleza frágil del carburo significa que no puede ceder ni deformarse para aliviar estas tensiones; simplemente se fractura.
Las tecnologías de sujeción avanzadas son obligatorias para utilizar anillos de carburo en ejes en voladizo o ejes compuestos. Los sistemas de sujeción hidráulicos son la solución más frecuente. Estos sistemas utilizan presión hidráulica para expandir un manguito cónico, logrando un ajuste de interferencia uniforme contra el diámetro interior del anillo de carburo. Este método distribuye la fuerza de sujeción uniformemente por toda la superficie interior, eliminando concentraciones de tensión y garantizando una concentricidad perfecta.
Los sistemas mecánicos de tuerca y manguito de torsión brindan una alternativa para diseños de molinos específicos. Estos sistemas utilizan roscas mecanizadas con precisión y multiplicadores de torsión para aplicar fuerzas de sujeción axiales precisas. La fuerza axial comprime el anillo entre dos bridas, confiando en la fricción para transmitir el par de rodadura. Estos sistemas evitan el deslizamiento rotacional bajo un par de rodadura elevado sin inducir tensiones radiales dañinas en el carburo.
Los protocolos de mantenimiento deben controlar estrictamente el par de sujeción y las presiones hidráulicas. La aplicación del par correcto evita el agrietamiento prematuro del anillo y garantiza una concentricidad absoluta, lo cual es vital para las operaciones de acabado de alta velocidad. Cualquier descentramiento o excentricidad en el anillo montado provocará variaciones de calibre en el producto laminado e inducirá vibración en el soporte del laminador, acelerando el desgaste del rodamiento. Los técnicos deben utilizar llaves dinamométricas calibradas y seguir estrictos protocolos de limpieza durante el montaje, ya que incluso un pequeño trozo de sarro atrapado entre el anillo y el eje puede provocar que el anillo se agriete al sujetarlo.
La infraestructura de agua de refrigeración requiere auditorías rigurosas antes de actualizar los materiales del rollo a carburo cementado. Carbide exige un control estricto sobre la presión, el volumen y la calidad del agua de refrigeración. Los operadores deben asegurarse de que las presiones del cabezal superen los 10 bar para atravesar la capa límite de vapor generada durante el laminado a alta velocidad. La calidad del agua es igualmente crítica; Los operadores deben controlar los niveles de pH (manteniendo la neutralidad entre 7 y 8) y limitar estrictamente los sólidos en suspensión. Las partículas abrasivas en el agua erosionarán el aglutinante metálico del carburo, lo que provocará una degradación prematura de la superficie. Un enfriamiento inadecuado o fluctuaciones repentinas de temperatura provocarán un agrietamiento térmico inmediato.
Los protocolos de manipulación y montaje deben revisarse por completo al pasar del acero al carburo. Los daños mecánicos durante los cambios de rollo representan un riesgo importante. Los técnicos deben utilizar sistemas de sujeción hidráulicos de precisión y equipos de elevación especializados, como eslingas blandas o ganchos en C personalizados, para evitar concentraciones de tensión o daños por impacto. Dejar caer o golpear un anillo de carburo con una herramienta dura provocará daños irreparables. El personal del taller de rodillos requiere capacitación específica sobre las características de manipulación de materiales frágiles.
La alineación del molino y el manejo de cantos rodados son fundamentales para proteger las inversiones de carburo. La estricta alineación de las guías evita los cantos rodados y garantiza que el acero entre en el paso perfectamente centrado. Si bien es posible que un rodillo de acero solo sufra daños menores en la superficie durante un adoquín, el mismo evento puede romper fácilmente un rodillo de carburo quebradizo, lo que genera tiempos de inactividad prolongados y reemplazos costosos. Los operadores deben implementar sistemas robustos de detección de adoquines y garantizar que todas las guías de entrada y salida estén calibradas con precisión.
La elección entre rodillos de acero de alta velocidad (HSS) y anillos de rodillos de carburo de tungsteno depende de la velocidad de laminación, la posición del soporte del laminador, los objetivos de producción y las capacidades de mantenimiento. Seleccionar el material del rollo adecuado para cada aplicación ayuda a maximizar la vida útil de la campaña, mejorar la calidad del producto, reducir el tiempo de inactividad y lograr una mayor eficiencia general del molino.
Acerca de Rollo de acería de alta velocidad Anhui Huanbowan
Anhui Huanbowan High Speed Steel Mill Roll es un fabricante profesional de rodillos para acería de alta velocidad y soluciones avanzadas de laminador para laminadores de bandas en caliente, laminadores de barras, laminadores de alambrón y laminadores de perfiles. Con tecnología de aleación avanzada, fundición de precisión, tratamiento térmico optimizado y una estricta inspección de calidad, la empresa ofrece soluciones de rodillos duraderas y de alto rendimiento que ayudan a los fabricantes de acero a mejorar la eficiencia del laminado, extender la vida útil de los rodillos y reducir los costos de producción.
Utilice rodillos HSS para soportes intermedios y de desbaste donde la resistencia al impacto y el rendimiento de fatiga térmica son críticos.
Elija anillos giratorios de carburo de tungsteno para soportes de acabado de alta velocidad que requieren una resistencia al desgaste y precisión dimensional excepcionales.
Asegúrese de que los sistemas de enfriamiento, los equipos de sujeción y las capacidades de rectificado cumplan con los requisitos operativos de los rodillos de carburo.
Trabaje con fabricantes experimentados que ofrecen soluciones de rollo personalizadas y soporte técnico profesional.
Antes de seleccionar rodillos HSS o anillos de rodillos de carburo de tungsteno, verifique la aplicación del soporte del laminador, la composición de la aleación, los requisitos de enfriamiento, la infraestructura de mantenimiento y la experiencia del proveedor para maximizar el rendimiento del laminado a largo plazo y el retorno de la inversión.
R: La principal diferencia radica en sus propiedades mecánicas y microestructura. HSS ofrece tenacidad a la fractura y resistencia al impacto superiores, lo que lo hace ideal para reducciones pesadas. El carburo de tungsteno proporciona una dureza y resistencia al desgaste excepcionales, manteniendo los perfiles de ranura mucho más tiempo en aplicaciones de acabado de alta velocidad.
R: Generalmente no. Los soportes de desbaste someten los rodillos a fuertes golpes mecánicos, fuertes fuerzas de reducción y grandes gradientes de temperatura. La fragilidad inherente del carburo cementado lo hace muy susceptible a romperse en estas condiciones de alto impacto.
R: La alta conductividad térmica permite que el rollo disipe el calor rápidamente lejos de la mordedura del rollo. Esto minimiza la degradación de la superficie del propio rollo, lo que a su vez garantiza un acabado superficial más suave y consistente en el producto laminado final.
R: Requieren agua de refrigeración a alta presión (a menudo >10 bar) y un gran volumen aplicado de forma constante a la ranura. El agua debe estar limpia, con niveles de pH controlados y mínimos sólidos en suspensión, para evitar el choque térmico y la erosión de los aglutinantes.
R: Dependiendo de la aplicación específica y las condiciones del molino, un rodillo de carburo cementado puede alcanzar un volumen de laminación de ranura única de 10 a 20 veces mayor que los rodillos de acero convencionales en soportes de acabado.
R: Los chaveteros tradicionales crean concentraciones de tensión localizadas que hacen que el carburo frágil se agriete bajo el torque de rodadura. Los sistemas de sujeción hidráulicos o mecánicos especializados proporcionan una presión uniforme, evitando el deslizamiento sin inducir tensiones radiales dañinas.
