Una falla catastrófica de los rodillos en las fábricas de barras de refuerzo conlleva graves sanciones financieras y operativas. El tiempo de inactividad no planificado y el tonelaje desechado interrumpen los programas de producción, mientras que los daños en los rodillos causan directamente defectos en las barras de refuerzo, como grietas en la superficie y perfiles fuera de tolerancia. El acero de alta velocidad (HSS) ofrece una clara compensación en estos entornos exigentes. Ofrece una resistencia al desgaste superior y campañas de mayor duración en comparación con los rodillos de hierro convencionales. Sin embargo, su alta dureza, menor tenacidad a la fractura y estructura compleja de carburo lo hacen altamente susceptible al choque térmico, el esfuerzo cortante por fricción y la rápida propagación de grietas. Mitigando El craqueo de rodillos HSS requiere ir más allá de los cambios de rodillos reactivos. Las fábricas deben adoptar un enfoque proactivo a nivel de sistemas que abarque evaluación metalúrgica, protocolos de enfriamiento estrictos, pruebas no destructivas (NDT) avanzadas y prácticas de molienda precisas.

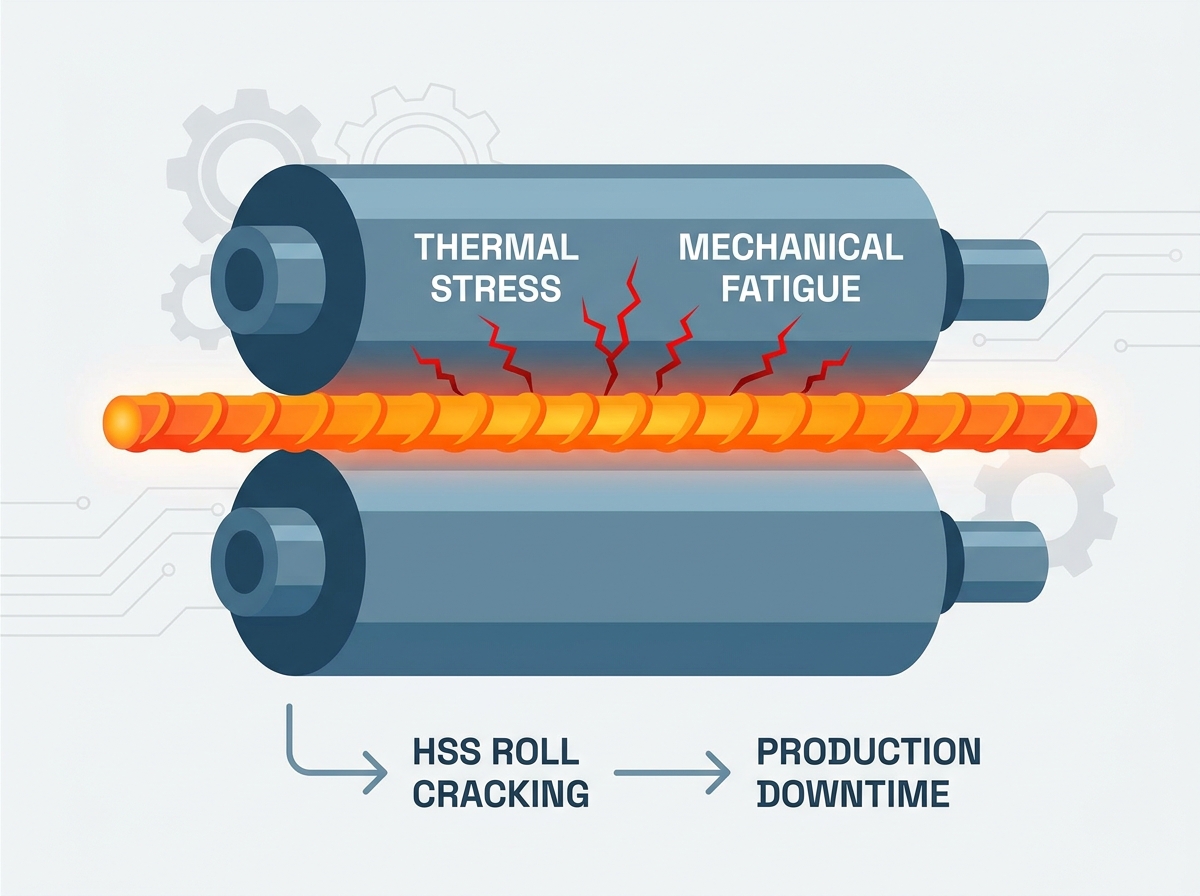

La fatiga térmica combinada con el corte por fricción es el catalizador principal: el ciclo alterno de calentamiento extremo en la mordida del rodillo y enfriamiento rápido por agua inicia grietas térmicas localizadas en forma de malla (grietas por fuego), que se aceleran severamente por la tensión de corte por fricción en la interfaz entre el rodillo y el espacio.
Los sistemas de enfriamiento dictan la vida útil de los rodillos: el agua de enfriamiento inadecuada, desalineada o interrumpida es el principal desencadenante operativo de la propagación de grietas profundas, grietas por choque térmico y desconchados catastróficos.
Los protocolos de molienda estrictos no son negociables: no eliminar completamente las microfisuras durante el mantenimiento de rutina garantiza la propagación de grietas por fatiga y fallas tempranas en campañas de laminación posteriores.
Los rodillos dañados dañan el producto: un paso de rodillo agrietado o quemado transfiere directamente los defectos de la superficie al acero caliente, lo que provoca productos de barras de refuerzo agrietados e inspecciones de calidad fallidas.
La evaluación de proveedores importa: Mitigar las fallas requiere evaluar a los fabricantes de rodillos en función de la precisión de su tratamiento térmico, la gestión de tensiones residuales y la morfología de la red de carburo.
Tabla de contenido
Los rodillos de acero de alta velocidad soportan tensiones físicas, mecánicas, térmicas y tribológicas extremas en un laminador de barras de refuerzo. La comprensión de los criterios básicos para identificar diferentes tipos de grietas comienza con el análisis del entorno dentro de la mordida del rollo. El material debe resistir simultáneamente fuerzas de compresión masivas, fricción a alta velocidad y fluctuaciones severas de temperatura. Cuando estas fuerzas exceden el límite de fatiga local de la matriz de acero, se inicia la degradación de la superficie. En un laminador continuo típico de 18 bastidores, los bastidores de acabado someten los rodillos a velocidades de rotación extremas y a un intenso calor localizado, creando una tormenta perfecta para la fatiga del material.
La piel del rollo experimenta una agresiva expansión y contracción térmica alterna. Cuando el rollo entra en contacto con el tocho caliente, que a menudo supera los 1000 °C, la temperatura de la superficie aumenta rápidamente, lo que hace que la capa exterior se expanda. Milisegundos más tarde, la superficie sale de la picadura y se aplica agua fría a alta presión a aproximadamente 30°C, lo que obliga a una rápida contracción. Este ciclo continuo genera una inmensa fatiga térmica. Las microfisuras superficiales, comúnmente conocidas como grietas por fuego, se forman naturalmente en estas condiciones. Por lo general, exhiben una morfología poco profunda, similar a una malla, que a menudo penetra de 0,1 mm a 0,5 mm de profundidad. Si bien el agrietamiento inicial por fuego es un mecanismo de desgaste normal, la profundidad de propagación de estas redes debe monitorearse estrictamente para evitar que actúen como sitios de iniciación de fallas estructurales más profundas.
La fricción entre la barra caliente y el paso del rodillo genera intensos esfuerzos cortantes en la superficie. El diferencial de velocidad entre la superficie del rodillo y el acero que se deforma crea un efecto de arrastre en la zona de deslizamiento hacia atrás y un efecto de empuje en la zona de deslizamiento hacia adelante, amplificando el calor localizado generado por la deformación plástica. Este calor por fricción y esfuerzo cortante reducen significativamente el límite de fatiga local del material. La combinación de ablandamiento térmico a nivel microscópico y altas fuerzas de corte acelera el inicio de grietas superficiales, empujando las grietas poco profundas más profundamente hacia la matriz del rollo. Las fuerzas de corte literalmente desgarran los límites de las vetas del acero.
Cargas rodantes pesadas, tensiones de flexión y fuerzas de impacto localizadas actúan continuamente sobre las microfisuras térmicas existentes. A medida que el rodillo gira bajo carga, estos defectos superficiales experimentan tensión y compresión alternas. Este ciclo mecánico transforma una grieta térmica superficial estable en una grieta de fatiga subterránea inestable. Una vez que una grieta penetra más allá de la zona afectada térmicamente inmediata, la tensión mecánica se convierte en el principal impulsor de la propagación, impulsando la fisura más profundamente hacia el núcleo del rollo. La fuerza de separación en el soporte del molino actúa como una cuña, forzando la apertura de la grieta con cada revolución.
El desconchado ocurre cuando las grietas subsuperficiales se propagan paralelas a la superficie del rodillo. Con el tiempo, estas fisuras horizontales se unen, cortando la integridad estructural de la capa exterior. Al final, grandes trozos del cuerpo del rodillo se desprenden dinámicamente durante el funcionamiento. Los eventos de desconchado repentino plantean riesgos de seguridad inmediatos para el personal del molino, causan daños severos al equipo secundario en las guías y soportes adyacentes y resultan en riesgos financieros a largo plazo debido a los rodillos desechados y el tiempo de inactividad prolongado del molino. La energía cinética liberada durante un desconchado puede destruir fácilmente las cajas guía de entrada y salida.
Los metalúrgicos y los equipos de adquisiciones deben evaluar cuidadosamente las especificaciones de los rollos HSS para comprender las compensaciones inherentes a los materiales. Los mismos elementos que confieren al acero de alta velocidad sus excepcionales características de rendimiento también introducen vulnerabilidades específicas que deben gestionarse mediante controles operativos y de fabricación precisos. El diseño de la aleación suele incluir altos porcentajes de carbono, cromo, molibdeno, tungsteno y vanadio.
Existe un delicado equilibrio entre mantener una alta resistencia al desgaste y conservar suficiente tenacidad de la matriz para resistir cargas de impacto y choques térmicos. El HSS se basa en carburos duros de vanadio, tungsteno y cromo para lograr sus propiedades de desgaste, lo que a menudo eleva la dureza de la capa de trabajo a 60-65 HRC. Sin embargo, aumentar la fracción de volumen de estas fases duras reduce inherentemente la tenacidad a la fractura de la matriz de acero circundante. Si el material es demasiado duro, se vuelve quebradizo y incapaz de absorber la energía cinética de los adoquines o el choque térmico del enfriamiento interrumpido. Un rodillo demasiado duro simplemente se romperá en condiciones anormales del laminador.
La morfología de la estructura de carburo dicta la resistencia del rodillo a la propagación de grietas. Las redes continuas y gruesas de carburo en los límites de los granos actúan como concentradores de tensión severos. Proporcionan rutas preferidas de baja resistencia para una rápida propagación de grietas. Evaluar los procesos de fabricación de un proveedor es fundamental. Los métodos como la fundición centrífuga deben controlarse estrechamente para evitar la segregación de carburo, mientras que la pulvimetalurgia o los procesos de vertido continuo para revestimiento (CPC) a menudo producen resultados superiores al garantizar estructuras de carburo finas, uniformemente distribuidas y discontinuas que detienen el crecimiento de grietas en lugar de acelerarlo. Los carburos tipo MC y M2C deben estar finamente dispersos.
Un tratamiento térmico inadecuado durante los ciclos de enfriamiento y revenido deja altas tensiones de tracción residuales en el núcleo o la superficie del rollo. Si un rollo entra en servicio con una tensión interna elevada, el umbral de agrietamiento operativo bajo cargas de rodamiento estándar se reduce drásticamente. La tensión operativa combinada y la tensión residual de fabricación pueden exceder fácilmente la resistencia máxima a la tracción del material, lo que provoca grietas profundas espontáneas o fallas catastróficas poco después de la instalación. Se requieren múltiples ciclos de templado para transformar la austenita retenida en martensita y aliviar estas tensiones internas.
Las condiciones del piso del molino, las alineaciones mecánicas y los errores operativos con frecuencia aceleran Grietas en rodillos HSS . Incluso los rodillos perfectamente fabricados fallarán prematuramente si el entorno de rodadura no está bien controlado. La transición del hierro fundido al HSS requiere una revisión completa de los procedimientos operativos del molino.
La refrigeración por agua continua, a alta presión y distribuida uniformemente es un requisito fundamental para mantener una temperatura estable en la superficie del rodillo. El HSS retiene el calor por más tiempo que el hierro convencional. Las boquillas bloqueadas, el volumen de agua insuficiente o los cabezales desalineados permiten que la superficie del rollo se sobrecaliente. Si el enfriamiento se retrasa y luego se aplica repentinamente a un rodillo sobrecalentado, se induce un choque térmico masivo, lo que resulta en un agrietamiento severo que penetra profundamente en el cuerpo del rodillo. La presión del agua debe alcanzar constantemente entre 10 y 15 bares en la punta de la boquilla para romper la barrera de vapor generada por el acero caliente.
Los adoquines o las condiciones operativas anormales donde el acero caliente permanece estacionario en contacto con el paso del rodillo son devastadores para HSS. La barra caliente estacionaria actúa como un enorme disipador de calor, transfiriendo temperaturas extremas a una sección localizada del rollo estacionario. Esto provoca la formación inmediata de grietas térmicas graves y profundas. La expansión localizada y la contracción posterior cuando se limpia el canto rodado invariablemente comprometen la integridad estructural de ese paso. Incluso una pérdida de 10 segundos puede generar suficiente calor localizado como para dañar permanentemente la estructura del rodillo.
Las fábricas de corrugado se enfrentan a desafíos específicos durante las operaciones de división o corte, particularmente en el stand K3. La alta fricción y las cargas térmicas necesarias para separar el cordón de acero ejercen una tensión inmensa sobre el collar de paso. 'Pases quemados' ocurren con frecuencia en el stand K3 cuando la sobrecarga térmica excede la capacidad de enfriamiento. Esto provoca grietas profundas en el collar que se transfieren directamente a los productos de acero, provocando barras de refuerzo agrietadas e imposibles de vender y que requieren cambios inmediatos de rodillos. La forma de hueso de perro de la pasada de corte concentra la tensión en el vértice de la cuña de corte, convirtiéndola en el punto más vulnerable del rollo.
Las relaciones de reducción excesivas y los programas de tiro pesado concentran la tensión mecánica y la fricción. Una geometría de paso inadecuada obliga al material a fluir de forma poco natural, generando graves fuerzas de corte localizadas. Cuando el borrador del programa empuja la reducción más allá de los parámetros óptimos para HSS, la sobrecarga mecánica resultante acelera la falla por corte localizada y el agrietamiento por fatiga en los radios de las ranuras. El llenado excesivo de una pasada fuerza al acero contra el collar, generando fuerzas laterales que el rollo no fue diseñado para soportar.
La implementación de una sólida metodología de diagnóstico permite a los talleres de rodillos inspeccionar los rodillos, identificar tipos de grietas y determinar la causa raíz de una grieta existente para evitar que se repita. Las conjeturas en el taller de laminación provocan repetidas fallas en el piso del molino.
La inspección visual y microscópica puede distinguir entre diferentes modos de falla. La fatiga térmica normal se presenta como redes uniformes y poco profundas de grietas distribuidas uniformemente a lo largo de la zona de contacto. La sobrecarga mecánica generalmente se manifiesta como grietas lineales profundas orientadas perpendicularmente a la dirección de tensión máxima. Los defectos de fabricación a menudo se originan bajo la superficie, presentando trayectorias de grietas dendríticas que siguen redes de carburo gruesas o anomalías de fundición. Los técnicos del taller de rodillos deben estar capacitados para leer estos patrones de grietas como un mapa de las condiciones operativas del laminador.
La integración de END en el flujo de trabajo del taller de rodillos es esencial para verificar la integridad de los rodillos antes y después del rectificado. Depender únicamente de la inspección visual es inadecuado para el acero rápido.
Método END |
Aplicación primaria |
Efectividad de los rollos HSS |
|---|---|---|
Prueba de corrientes de Foucault (ECT) |
Detección de grietas superficiales y medición de profundidad. |
Altamente preciso para operaciones rutinarias del taller de rodillos para garantizar que todas las microfisuras por fatiga térmica se eliminen durante el rectificado. |
Pruebas ultrasónicas (UT) |
Detección de fallas internas y grietas profundas. |
Es fundamental para detectar grietas internas profundas y defectos subterráneos antes de que alcancen el umbral de desconchado. |
Prueba de tinte penetrante (PT) |
Validación de defectos superficiales. |
Sirve como un método de validación rápido, accesible y de bajo costo en ranuras y pasos de rodillos críticos durante el mantenimiento. |
Inspección de partículas magnéticas (MPI) |
Detección de grietas subterráneas cerca de la piel del rollo. |
Útil para identificar grietas por fatiga lineal que se han propagado justo debajo de la capa superficial visual. |
Los gerentes de las fábricas deben tomar medidas prácticas para proteger sus inversiones en rodillos HSS y mitigar los riesgos operativos mediante un mantenimiento disciplinado. El taller de rodillos es la primera línea de defensa contra fallas catastróficas del molino.
Los estándares básicos para la presión del agua, el caudal y el diseño de la boquilla del cabezal deben adaptarse específicamente para HSS. Las necesidades de enfriamiento del acero rápido son muy diferentes a las del hierro fundido. Se debe aplicar agua a alta presión directamente en el lado de salida del rodillo para eliminar la capa límite de vapor y extraer el calor inmediatamente, evitando la penetración térmica en el núcleo del rodillo. Las boquillas de chorro plano colocadas en un ángulo de 15 grados contra la dirección de rotación proporcionan la extracción de calor más eficaz.
Es absolutamente necesario pulir completamente más allá de las microfisuras más profundas. La capa de fatiga debe eliminarse por completo para evitar la propagación de grietas en la siguiente campaña. Un rectificado insuficiente para ahorrar el diámetro del rodillo es una falsa economía; Dejar intactas las grietas microscópicas por fatiga conduce inevitablemente a un desconchado catastrófico y a una pérdida total de laminación. Se debe implementar una verificación obligatoria de END, utilizando ECT o PT post-rectificado, para confirmar la eliminación del 100 % de las grietas de la superficie antes de que el rodillo vuelva a funcionar. Los talleres de rodillos deben utilizar muelas abrasivas de CBN (nitruro de boro cúbico) apropiadas con velocidades de avance específicas para evitar inducir grietas por rectificado.
Después de un estancamiento en un molino o un adoquín, se requiere una acción inmediata y disciplinada para salvar el rollo. Los operadores deben seguir una secuencia estricta de eventos para evitar mayores daños metalúrgicos.
Cierre inmediatamente el suministro de agua de refrigeración al soporte afectado para evitar el enfriamiento de la zona sobrecalentada localizada, lo que causa graves grietas por enfriamiento.
Deje que el rollo se enfríe lentamente al aire libre o en condiciones térmicas controladas para minimizar los gradientes térmicos.
Nunca vuelvas a rodar sobre ese soporte; Retire el conjunto del rollo inmediatamente para una inspección minuciosa.
Realice END exhaustivos para localizar la profundidad máxima del daño y elimine completamente la zona de daño térmico profundo antes de volver a poner el rollo en servicio.
Documente la ubicación exacta y la duración de la pérdida para actualizar la tarjeta del historial de tiradas para un seguimiento futuro.
Realice una auditoría física inmediata de todos los cabezales de enfriamiento en los soportes de acabado para verificar la alineación de las boquillas, la presión del agua y los caudales.
Implemente una hoja de aprobación obligatoria de pruebas de corrientes de Foucault (ECT) para cada rollo HSS que sale de la máquina rectificadora para garantizar cero microfisuras residuales.
Revisar el procedimiento operativo estándar para los puestos del molino para exigir el cierre inmediato del agua y la retirada automática de los rodillos del puesto afectado.
Programe una revisión conjunta con su proveedor de rodillos HSS para analizar la morfología del carburo y los informes de tensión residual de los últimos tres rodillos desechados.

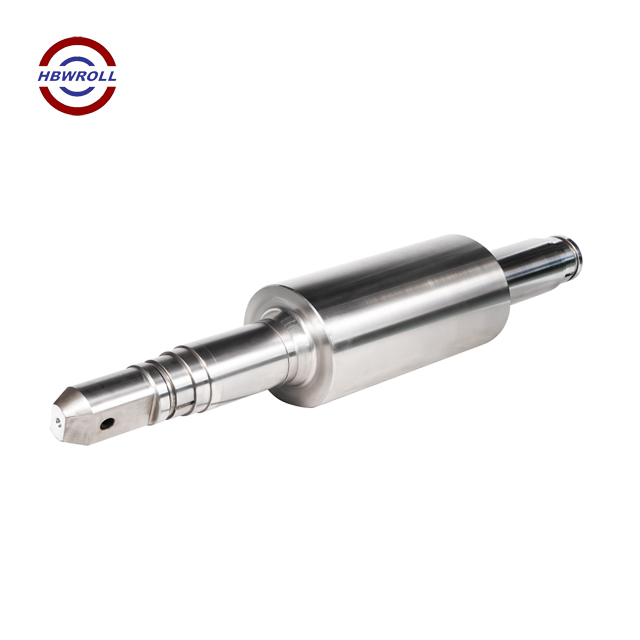

Fundada en 2007, Anhui Huanbowan High Speed Steel Mill Roll se especializa en la fabricación de rollos y anillos de acero de alta velocidad para placas, tiras, barras, alambres y otras aplicaciones de laminación exigentes laminadas en caliente. Con capacidades dedicadas de fundición, tratamiento térmico, mecanizado, control de calidad e investigación y desarrollo técnico, la empresa apoya a las acerías en la selección de materiales confiables para los rollos y la mejora del rendimiento de los rollos en condiciones de producción exigentes.
R: La causa principal es el efecto combinado de la fatiga térmica severa debido a los ciclos alternos de calentamiento y enfriamiento, amplificada por altas tensiones de corte por fricción y cargas mecánicas en la mordida del rodillo.
R: La prevención requiere mantener una refrigeración por agua continua, de alta presión y distribuida uniformemente para estabilizar las temperaturas de la superficie, junto con estrictos protocolos de molienda para eliminar las microfisuras en las primeras etapas antes de que se propaguen.
R: Las grietas por fuego son microgrietas superficiales poco profundas, similares a una malla, causadas por ciclos térmicos normales. El desconchado es una falla catastrófica en la que profundas grietas por fatiga subsuperficiales se propagan paralelas a la superficie, provocando que grandes trozos del rollo se rompan.
R: Dejar agua en un rodillo estacionario que está sobrecalentado por una barra caliente detenida provoca un choque térmico masivo. Este rápido enfriamiento localizado induce grietas severas y profundas que destruyen la integridad estructural del rollo.
R: El rollo debe pulirse completamente más allá del punto más profundo de la zona dañada térmicamente. Esta profundidad debe verificarse mediante pruebas no destructivas (NDT) para garantizar que no queden microfisuras residuales.
R: Las grietas superficiales se pueden reparar lijándolas por completo. Sin embargo, si una grieta se ha propagado profundamente en el núcleo del rollo o si se ha producido desconchado, el rollo no se puede reparar de manera segura y se debe desechar.
R: Los rodillos de soporte K3 soportan una fricción extrema y una sobrecarga térmica en el collar de paso durante la división. Esto provoca pasadas quemadas y grietas profundas, que transfieren directamente los defectos de la superficie al acero caliente, lo que da como resultado barras de refuerzo agrietadas y rechazadas.
