La corrélation financière et opérationnelle entre la dégradation des outils des laminoirs et les taux de rejet du produit final est une réalité constante dans la fabrication de l'acier. Une usure non gérée compromet la géométrie des nervures tout au long du cycle de production. Cela conduit à des produits hors tolérance et à des défaillances de liaison structurelle sur le terrain. Cela entraîne également une perte totale du contrôle de tolérance négative, ce qui a un impact direct sur la rentabilité de l'usine. Nous devons passer du remplacement réactif des rouleaux à l'évaluation proactive des matériaux des rouleaux, à l'optimisation de la conception et aux systèmes de surveillance de l'état. Cette approche maximise le tonnage par campagne et protège les résultats.
Dégradation de la qualité : L'usure progressive modifie directement la hauteur et l'espacement des nervures, provoquant des défauts d'apparence critiques et réduisant l'adhérence mécanique requise pour le renforcement du béton.
Perte de rendement : un mauvais état des rainures déstabilise le laminage à tolérance négative, obligeant les usines à produire des barres d'armature plus lourdes que nécessaire et sacrifiant les marges bénéficiaires.
Sélection des matériaux : la mise à niveau de la fonte standard vers des rouleaux avancés en composite ou en carbure de tungstène nécessite d'équilibrer les coûts initiaux avec la durée de vie prolongée de la campagne et les complexités d'usinage.
Atténuation des risques : L'optimisation de la conception des passes de laminage et des paramètres de refroidissement est essentielle pour éviter les fissures thermiques de surface et la défaillance prématurée des rainures.
Table des matières
Le stand de finition fonctionne dans un environnement extrême où le contact à haute pression et les fluctuations cycliques de température dominent le processus de laminage. L'acier entre dans les stands de finition à des températures dépassant souvent 950 degrés Celsius. Les rouleaux eux-mêmes sont continuellement sablés avec de l'eau de refroidissement à haute pression. Cette différence de température extrême crée un choc thermique massif sur la surface du rouleau. Le choc thermique crée des fissures thermiques superficielles à l’intérieur de la rainure. Ces fissures de feu se propagent rapidement sous une contrainte continue. Ils finissent par provoquer un écaillage du matériau à la surface du rouleau, laissant des zones rugueuses qui endommagent l'acier qui passe.
Le tartre d'oxyde de fer ajoute une action abrasive importante lors du laminage à grande vitesse. Lorsque la billette chaude passe à travers les cages, le tartre se détache et agit comme un composé abrasif entre l'acier et la rainure du rouleau. Ce frottement accélère la dégradation sur l’ensemble du passage. Les opérateurs doivent surveiller de près ces cycles thermiques. La gestion de la distribution de la chaleur évite une défaillance catastrophique de la surface. Une application cohérente du refroidissement reste essentielle pour la longévité. Lorsque les collecteurs d'eau se bouchent ou que les buses sont mal alignées, des taches sèches localisées se forment sur le rouleau. Ces points surchauffent instantanément, entraînant de profondes fissures causées par le feu et une défaillance prématurée des rouleaux.
La billette d'acier chaude pénètre dans la rainure, transférant une chaleur intense à la surface du rouleau.
L'eau à haute pression désactive immédiatement le rouleau lorsqu'il sort de la morsure.
L'expansion et la contraction rapides créent des fractures microscopiques en surface.
Des calamines abrasives d'oxyde de fer pénètrent dans ces fractures, les élargissant lors des passages ultérieurs.
Le matériau de surface affaibli s'écaille et détruit le profil de la rainure.

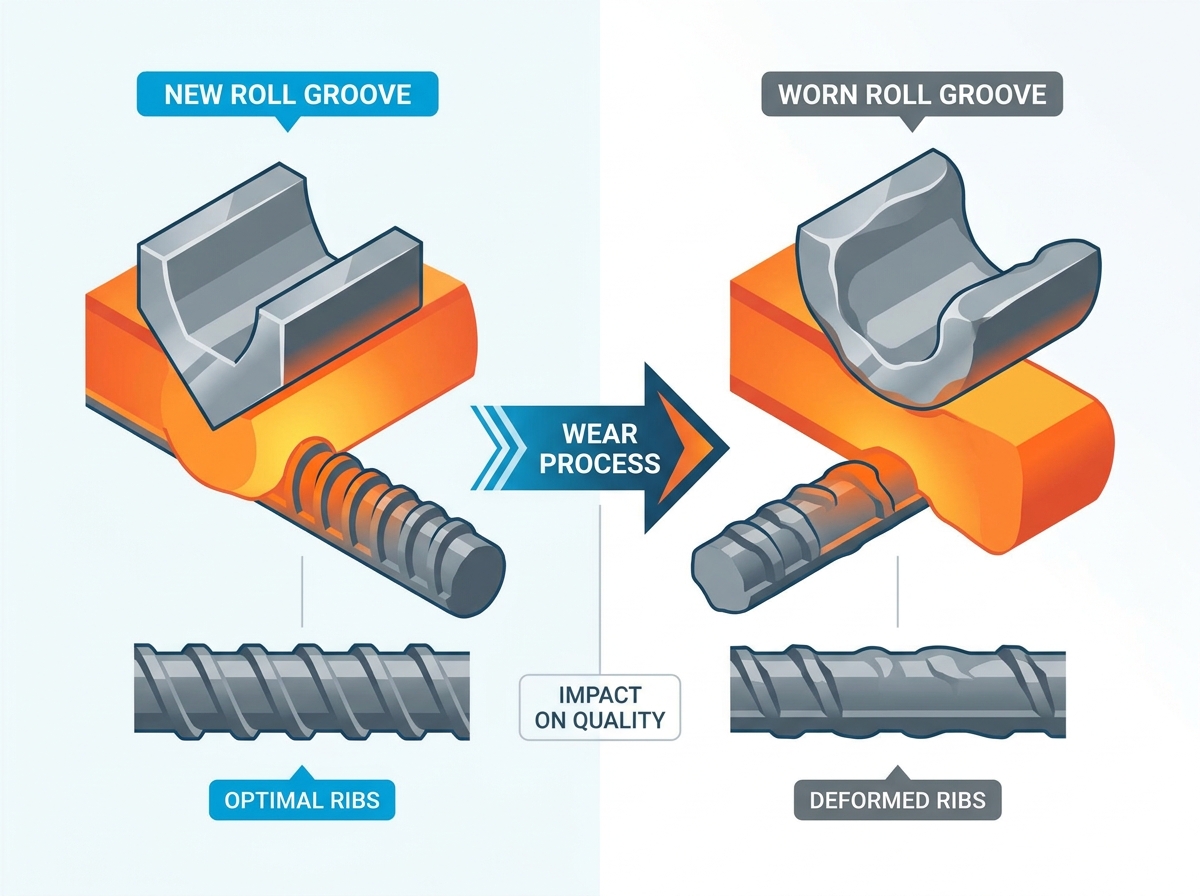

Les modèles de dégradation apparaissent clairement dans les indentations formant des nervures du passage de rouleau. Le sillon s'élargit et devient peu profond avec le temps. Cela réduit directement la hauteur des nervures des barres d’armature et modifie l’angle des flancs. Différents profils de nervures imposent un écaillage localisé des rouleaux. Les côtes en forme de croissant et de style bambou présentent des taux variables de progression usure des rainures des rouleaux de barres d'armature . Les études métallurgiques confirment que ces différences géométriques influencent la susceptibilité à l'écaillage. Les angles vifs créent des augmentations de contraintes à l’intérieur de la rainure. Les profils progressifs répartissent la force de roulement de manière plus uniforme.
Le contrôle de cette géométrie prolonge la durée de vie opérationnelle du rouleau. Lorsque les empreintes s'usent, les barres d'armature résultantes n'ont pas le volume de nervures nécessaire. La base de la rainure s'aplatit également, modifiant ainsi le diamètre central de la barre d'armature. Ce changement dimensionnel oblige les opérateurs à ajuster constamment les écarts entre les rouleaux pour maintenir le poids des sections. Finalement, la rainure se dégrade au-delà du point où les ajustements de l'écart peuvent compenser. À ce stade, la passe doit être modifiée pour éviter le déroulement de matériaux non conformes aux spécifications.
Le laminage à tolérance négative est crucial pour la rentabilité de l’usine. Cela signifie produire des barres d’armature à la limite inférieure du poids autorisé par mètre. L’usure rapide des rouleaux ruine le contrôle des matériaux. La section transversale des barres d'armature gonfle à mesure que la rainure se dilate. Cela pousse le produit dans un écart de poids positif. Les usines finissent par distribuer de l’acier gratuitement. Les rainures usées détruisent rapidement les marges bénéficiaires. Le maintien d’un contrôle dimensionnel strict nécessite des inspections fréquentes des rainures. Les opérateurs doivent suivre l’écart de poids par billette. Ces données mettent en évidence le moment exact où un groove échoue.
Lorsqu'une fraiseuse vise une tolérance négative de 4 %, chaque millimètre d'usure des rainures ronge cette marge. À mesure que la rainure s'élargit, l'acier remplit l'espace supplémentaire. Le poids par mètre grimpe jusqu’à moins 2 %, puis jusqu’à zéro et finalement en territoire positif. L'usine consomme désormais davantage de billettes brutes pour produire la même longueur de barres d'armature finies. Sur un mois de production, cet écart de poids se traduit par des centaines de tonnes de perte de rendement. Un suivi strict du poids des sections est le seul moyen de détecter cette dérive avant qu'elle n'impacte la performance financière mensuelle.
Un mauvais tournage des rouleaux ou des outils de redressement émoussés laissent de mauvaises finitions de rainures. Cela transfère la microrugosité à la surface des barres d’armature. Ces poches retiennent l’humidité et accélèrent la rouille sévère. Les rainures dégradées provoquent également des coutures longitudinales, des remplissages excessifs et un espacement irrégulier des nervures. Les côtes usées ont de graves conséquences structurelles. Les profils dégradés déplacent le mécanisme de liaison béton-barre d’armature. Le verrouillage mécanique à haute résistance devient une résistance au frottement à faible résistance. La barre d'armature agit comme une tige lisse. Il ne répond pas aux normes internationales telles que ASTM, DIN ou BS.
Cela conduit au rejet du client. Les barres d'armature de qualité supérieure sont déclassées au rang de ferraille ou de marchés secondaires. Les ingénieurs en construction s'appuient sur des hauteurs de nervures spécifiques pour calculer la capacité portante du béton armé. Lorsqu'une usine expédie des barres d'armature comportant des nervures peu profondes, le béton ne peut pas adhérer efficacement à l'acier. Sous de fortes charges de traction, les barres d’armature peuvent glisser à l’intérieur de la matrice de béton. Ce glissement compromet l'intégrité structurelle de l'ensemble du bâtiment. Les équipes de contrôle qualité doivent utiliser des jauges de profil pour vérifier la hauteur des nervures de chaque paquet avant qu'il ne quitte le lit de refroidissement.
Type de défaut |
Cause fondamentale dans la rainure de roulis |
Impact sur le produit final |
|---|---|---|
Côtes peu profondes |
Empreintes de côtes usées dans la passe |
Perte de liaison mécanique dans le béton |
Ailerons longitudinaux |
Rainure trop remplie en raison de l'usure |
Risques de manipulation et écart de poids |
Rugosité de la surface |
Fissuration et effritement par le feu |
Rouille accélérée et mauvaise esthétique |
Espacement irrégulier |
Usure inégale le long de la circonférence du rouleau |
Non-respect des normes structurelles |
La fonte standard et la fonte nodulaire offrent des performances de base. Ils permettent un redressement facile et des coûts initiaux réduits. Cependant, ils nécessitent des changements de rainures fréquents. Les anneaux en carbure de tungstène offrent une résistance à l'usure supérieure. Ils augmentent considérablement le tonnage par campagne. Vous devez évaluer le coût par tonne d'acier laminé. Ignorez le prix d’achat initial des rouleaux. Concentrez-vous sur la valeur de la campagne à long terme. Les matériaux plus durs résistent mieux au tartre abrasif. Ils conservent la géométrie des nervures pendant des périodes plus longues. Cette stabilité améliore l’efficacité globale du broyeur.
Le passage au carbure de tungstène nécessite une refonte complète des pratiques des ateliers de laminage. Ces anneaux ne peuvent pas être tournés sur les tours standards. Ils nécessitent des rectifieuses CNC spécialisées équipées de meules diamantées. L'investissement initial pour cet équipement est important. Cependant, les économies opérationnelles justifient l'investissement. Le carbure de tungstène peut rouler jusqu'à dix fois le tonnage de la fonte standard avant de nécessiter un changement de rainure. Cette réduction massive des temps d’arrêt de l’usine augmente directement la capacité de production globale de l’usine.
Un logiciel moderne de conception de passes de rouleau simule le flux de métal avec précision. Cela réduit les concentrations de contraintes localisées sur la rainure. Les géométries optimisées des nervures répartissent uniformément la pression de roulement. Cela réduit l'écaillage et prolonge la durée de vie des rainures. Les tours à rouleaux CNC garantissent une découpe de rainures précise et reproductible. Ils correspondent parfaitement au design optimisé. Le tournage manuel introduit une erreur humaine. L'usinage automatisé garantit une profondeur de nervure exacte. Cette précision se traduit directement par une meilleure qualité des barres d’armature. Les équipes d’ingénierie doivent examiner la conception des passes chaque année. L’amélioration continue évite les usures récurrentes.
La transition de séquences ovales-rondes vers des conceptions de passes plus avancées peut également réduire l'usure du support de finition. En contrôlant l'étalement de la matière dans les cages intermédiaires, la rainure de finition reçoit une section d'entrée plus homogène. Cette consistance évite un remplissage excessif et réduit la pression latérale sur les parois des rainures. Les concepteurs de passes doivent travailler en étroite collaboration avec l'atelier de laminage pour garantir que les conceptions théoriques peuvent être usinées avec précision. Une conception parfaite est inutile si les tours ne peuvent pas reproduire les tolérances requises.
Les jauges de profil laser en ligne surveillent la géométrie des barres d’armature en temps réel. Les systèmes de mesure optique fournissent un retour d’information continu. Les alertes automatisées en cas de dégradation de la hauteur des nervures modifient la façon dont les opérateurs travaillent. Ils peuvent modifier les grooves en fonction de données plutôt que d’intervalles de temps arbitraires. Ces systèmes s'adaptent efficacement à plusieurs stands de finition. Les données en temps réel éliminent les incertitudes. Cela empêche le roulement hors spécifications avant que cela ne se produise. L'intégration de ces capteurs nécessite une infrastructure réseau. L’investissement est rentabilisé grâce à la réduction des déchets.
Les moulins traditionnels s'appuient sur des contrôles manuels au niveau du lit de refroidissement. Cette méthode introduit un délai massif entre l’apparition d’un défaut et sa détection. Au moment où un opérateur mesure une nervure peu profonde, plusieurs tonnes de barres d'armature défectueuses ont déjà été roulées. Les systèmes en ligne scannent l'acier chaud immédiatement après le stand de finition. Si la hauteur des côtes descend en dessous du seuil acceptable, le système déclenche une alarme en chaire. L'opérateur peut alors passer immédiatement à une nouvelle rainure, minimisant ainsi la production de matériau secondaire.
Le calcul du retour sur investissement nécessite un cadre clair. La mise à niveau de la métallurgie des rouleaux ou de la conception des passes nécessite un capital initial. Vous devez prendre en compte la réduction des temps d’arrêt de l’usine. Moins de changements de rouleaux par quart de travail augmentent l’efficacité globale de l’équipement. Chaque minute de disponibilité génère des revenus. Les campagnes prolongées réduisent les coûts de main-d'œuvre dans l'atelier de rouleaux. Vous passez moins de temps à réparer les rainures usées. La mesure du coût par tonne fournit l’image financière la plus précise. Comparez les données historiques avec les performances améliorées.
Un changement de rainure standard prend environ cinq à dix minutes, selon la configuration de la fraiseuse. Si une usine change de rainure quatre fois par équipe, cela représente jusqu'à quarante minutes de perte de production. Sur une année, ces temps d'arrêt représentent des milliers de tonnes de capacité perdue. En passant à des matériaux résistants à l'usure, une usine pourrait réduire les changements de rainure à une fois par quart de travail. Les revenus générés par ce temps de production récupéré dépassent de loin le prix d'achat plus élevé des rouleaux avancés. Les équipes financières doivent suivre ces mesures pour valider les mises à niveau techniques.
Le maintien d’une stricte stabilité de tolérance négative apporte d’énormes avantages financiers. Vous économisez de l'argent tout au long de la campagne roll. La réduction du pourcentage de barres d’armature rejetées génère des économies directes. Les dimensions de nervures hors spécifications coûtent de l'argent. Les défauts d'apparence détruisent la valeur du produit. La géométrie cohérente des rainures garantit un poids constant du produit. Cette prévisibilité permet une meilleure planification de la production. Les équipes commerciales peuvent garantir les spécifications des produits en toute confiance. L’amélioration du rendement finance directement les futures améliorations de l’usine.
La réduction des déchets est un autre moteur financier majeur. Lorsqu'une rainure tombe en panne de manière catastrophique, cela peut provoquer un caillou dans le bloc de finition. Un galet détruit la billette actuelle et nécessite un temps d'arrêt important pour dégager l'acier emmêlé. Les rainures usées augmentent les risques de cailloux en déstabilisant le flux de métal. En modifiant les rainures en fonction de données d'usure précises, les usines évitent ces pannes catastrophiques. La réduction des déchets et des temps d'arrêt liés aux galets améliore encore les paramètres de coût par tonne de l'opération de laminage.
Les rouleaux plus durs et résistants à l’usure nécessitent un équipement de meulage diamanté spécialisé. Le carbure de tungstène est difficile à usiner. Vous risquez des goulots d'étranglement dans le magasin de rouleaux. Une mauvaise qualité de surface des rainures se produit sans un calibrage approprié. Les opérateurs ont besoin d’une formation spécialisée pour éviter les mauvais trous. Les outils de coupe émoussés créent des micro-fractures dans la rainure. Ces fractures s'agrandissent lors du roulage. La mise à niveau des matériaux signifie la mise à niveau simultanée de l'atelier de rouleaux. Vous ne pouvez pas maintenir des rôles avancés avec un équipement obsolète.
L'environnement de l'atelier de rouleaux doit être strictement contrôlé. Les meules diamantées nécessitent une application précise de liquide de refroidissement pour éviter les dommages thermiques aux anneaux en carbure. Si le processus de broyage génère trop de chaleur, le carbure peut se fissurer avant même d’atteindre le broyeur. Les opérateurs d'atelier de laminage doivent mesurer les rainures finies avec des gabarits de haute précision ou des scanners optiques. Tout écart par rapport à la conception du passage entraînera des problèmes de roulement immédiats. La transition vers des matériaux plus durs nécessite un changement culturel dans l'atelier de laminage vers une fabrication de précision.
La mise à niveau des matériaux en rouleaux dépend fortement de l'infrastructure de refroidissement de l'usine. Une défaillance catastrophique du rouleau peut survenir. Le refroidissement par eau à haute pression doit être calibré avec précision. Cela évite les chocs thermiques sur les matériaux en rouleaux plus durs. Effectuez un audit approfondi de la pression de l’eau. Vérifiez l'alignement des buses et la qualité de l'eau avant de mettre à niveau les rouleaux. Les buses obstruées créent des zones sèches sur le rouleau. Ces taches surchauffent et se fissurent instantanément. Un volume d’eau constant empêche l’écaillage de la surface. Les équipes de maintenance doivent inspecter les collecteurs quotidiennement.
La qualité de l’eau est souvent négligée lors de la modernisation des usines. Les matières en suspension dans l'eau de refroidissement agissent comme une suspension abrasive, accélérant l'usure de la surface du rouleau. De plus, l’accumulation de tartre à l’intérieur des collecteurs de refroidissement limite le débit d’eau et modifie la forme de pulvérisation. Les usines doivent installer des systèmes de filtration adéquats pour garantir une eau de refroidissement propre. La pression au niveau de la buse doit être suffisante pour percer la couche limite de vapeur qui se forme autour du rouleau chaud. Sans refroidissement adéquat, même les rouleaux en carbure de tungstène les plus chers tomberont en panne prématurément.
La gestion de l’usure des rainures des rouleaux de barres d’armature améliore la qualité des produits et optimise le rendement. Cela a un impact direct sur la rentabilité de l’usine. Les usines connaissant un écart de poids élevé devraient donner la priorité à la mesure en ligne. Les usines qui subissent des arrêts fréquents devraient évaluer les améliorations apportées au carbure de tungstène.
Fondée en 2007, Anhui Huanbowan High Speed Steel Mill Roll se concentre sur la fabrication de rouleaux d'acier à grande vitesse et d'anneaux de laminoirs pour les applications exigeantes de laminage d'acier. Son expérience dans la fabrication de rouleaux fournit un soutien précieux aux usines qui évaluent les améliorations des matériaux, améliorent la résistance à l'usure des rainures, maintiennent la précision du profil et augmentent le tonnage par campagne de laminage.
Lancer un audit des modèles d'usure sur les rouleaux de finition actuels pour identifier les modes de défaillance.
Consultez les métallurgistes en outillage concernant les améliorations de matériaux pour des nuances d'acier spécifiques.
Calculez le coût actuel par tonne d'usure pour établir une base de référence financière.
Vérifiez l'alignement du système de refroidissement et les paramètres de pression avant d'installer des rouleaux plus durs.
Mettez en œuvre une mesure de profil en temps réel pour passer des changements de groove basés sur le temps à des changements de groove basés sur les données.
R : L'usure rapide est principalement causée par une combinaison de fatigue thermique, de frottement abrasif dû au tartre d'oxyde de fer et d'une conception de passage de rouleau sous-optimale qui concentre la contrainte sur les empreintes des nervures.
R : Les angles vifs et les empreintes profondes dans la passe de laminage créent des augmentations de contraintes, rendant la rainure plus sensible à l'écaillage et à l'usure accélérée par rapport aux profils de nervures graduels optimisés.
R : Il s'agit de la pratique consistant à rouler les barres d'armature jusqu'au poids minimum autorisé par mètre spécifié par les normes de l'industrie, maximisant ainsi la longueur des barres d'armature produites à partir d'une seule billette pour augmenter la rentabilité.
R : La fréquence de changement de rainure doit être dictée par le tonnage laminé et par la surveillance dimensionnelle en temps réel des barres d'armature, plutôt que par des intervalles de temps fixes, car les taux d'usure varient selon la qualité d'acier et le matériau du rouleau.
R : Les défauts courants comprennent des nervures peu profondes ou manquantes, des remplissages longitudinaux (ailettes), des fissures thermiques de surface transférées à l'acier et des textures de surface irrégulières qui favorisent une rouille sévère.
R : Oui, la conception avancée du passage de rouleau optimise le flux de métal et réduit la pression localisée, ce qui atténue considérablement l'écaillage et prolonge la durée de vie opérationnelle de la rainure.
