大量のパイプ製造では、工具の早期故障は、営業利益や生産スケジュールに、しばしば測定されていない重大な損失をもたらします。製造工場や施設管理者は、ロール溝入れ装置の劣化を促進することなく鋼材のトン数スループットを最大化するという継続的な課題に直面しています。頻繁に工具を交換すると、生産が停止し、消耗品のコストが増加し、溝の仕様にばらつきが生じます。

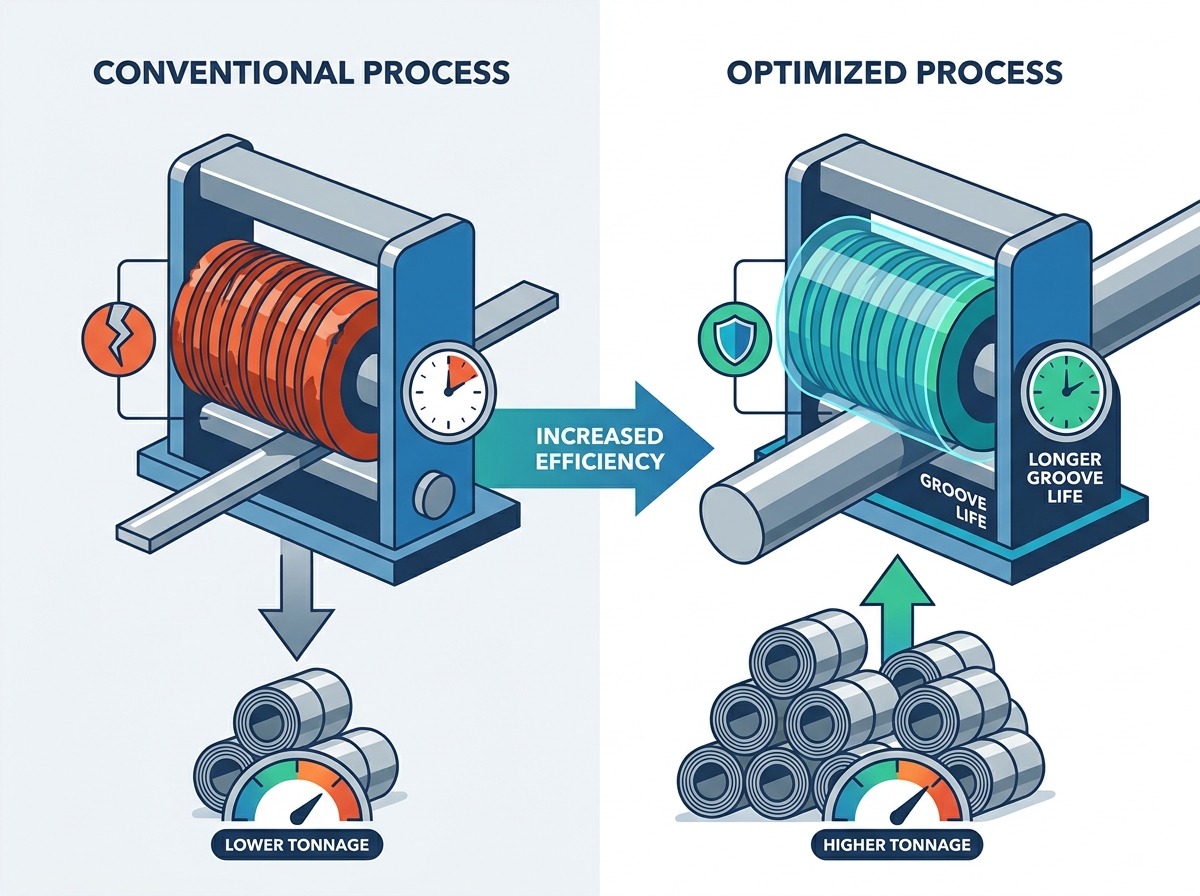

事後対応的な工具の交換から、パイプの準備、機械の校正、マテリアルハンドリングに対する標準化された証拠に基づいたアプローチに移行し、体系的に行う必要があります。 ロール溝の寿命を延ばし 、高トン数の生産を維持します。オペレータは、機器の機械的限界を理解し、重大な金型の故障を防ぐために厳格な手順制御を実装する必要があります。破損した工具や拒否されたパイプ継手の代償を払わずに、単に機械を強制的に高速化することはできません。
溶接シームの準備は交渉の余地がありません。パイプのシームを外径と内径の両方で面一に研削することは、ロール溝入れ機への壊滅的な損傷を防ぐための最も効果的なベースラインアクションです。
送り速度が工具の寿命を左右する: 冷間成形を高速化するために油圧送りを過剰に加圧すると、工具の応力が指数関数的に増加します。制御された一貫した供給速度により、ロールセットあたりの総トン数が増加します。
材料の特殊性が重要: 炭素鋼、ステンレス鋼、さまざまなパイプスケジュールでは、早期のかじりや亀裂を防ぐために、明確な工具形状と硬度評価が必要です。
標準化されたオペレータプロトコル: 厳密なセットアップ、人間工学に基づいた校正、および迅速なロール交換チェックリストの実装により、オペレータによる工具の摩耗が軽減され、業界の溝入れ規格への準拠が保証されます。
目次
ツーリングを成功させるためのベースライン指標を定義するには、処理された鋼材の総トン数とロール交換の頻度およびそれに伴うダウンタイムを追跡する必要があります。作用する物理的な力を理解することは、早期の摩耗を軽減するための第一歩です。ダイとパイプ壁の間の接触点で起こっている実際の機構を調べる必要があります。
ロールグルービングは基本的に冷間成形プロセスです。切削溝入れで見られる金属の除去ではなく、金属の変位に依存します。溝入れロールは、パイプ壁を特定のプロファイルに押し込むために、巨大な半径方向圧力を加えます。標準および厚肉鋼管の降伏強度に対抗する連続的な繰り返し荷重により、微小摩耗が発生します。数千回のサイクルにわたって、この一定の半径方向応力により、最終的には金型の金属疲労が発生します。
溝を切ると材料が除去されます。溝を転がすときは、スチールを強制的に移動させることになります。これには大量の油圧が必要です。下部ロールはパイプをサポートし、上部ロールは下方に駆動されます。鋼は降伏しなければなりません。強く押しすぎると、工具が力の矢面に立たされてしまいます。このため、作業している特定のパイプ スケジュールの降伏強度を理解することがオペレーターにとって必須です。
溝入れロールが研削されていない縦方向の溶接継ぎ目に遭遇すると、機械は激しい機械的衝撃を受けます。突然の抵抗の急増により、ロールダイスはジャンプまたは拘束されます。外径 (OD) と内径 (ID) の両方で継ぎ目を面一に研削しないと、ロール ダイに直ちに微小な亀裂が発生します。この見落としにより溝の深さが不均一になり、最終的なパイプ接合部の機械的完全性が損なわれます。
車が時速 90 マイルでスピード バンプに衝突することを考えてください。上部ロール ダイが重い溶接シームに当たると、これが起こります。ダイの硬化鋼は曲がりません。それは欠けます。その継ぎ目を母材の金属まで研磨する必要があります。アングル グラインダーを簡単に使用すると、1 年間で金型の交換にかかる費用を数千ドル節約できます。
摩擦力学は工具の劣化において重要な役割を果たします。かじりは、過度の摩擦と熱により材料がパイプ表面からロールダイスに移動するときに発生します。これは、ステンレス鋼などのより硬い合金を加工する場合や、連続的な高トン数の運転中に熱の蓄積を管理できない場合に特によく発生します。かじりが始まると、変化したロールプロファイルによって後続のパイプに傷がつき、工具の摩耗が急速に加速します。
ステンレス鋼はこの点で有名です。成形すると加工硬化します。適切な潤滑剤を使用しなかったり、機械を速く動かしすぎると、熱が瞬時に蓄積します。ステンレス鋼は文字通り、微細なパッチでロールダイに溶接されます。それが起こると、ダイスは台無しになり、その後そこを通過するパイプのすべての部分が破壊されます。
直径 1/2 インチから 20 インチまでのさまざまなサイズのパイプを加工すると、機械のシャフト、ベアリング、ロール プロファイルにかかる機械的ストレスが増大します。直径が大きくなり、スケジュールが重くなると、鋼を降伏させるために大幅に多くの水力が必要になります。これによりツールの摩耗パターンが変化し、パイプが完全に支持および追跡されていない場合、ベアリングに非対称な負荷がかかります。
2 インチのスケジュール 10 パイプに必要な力は最小限です。 12 インチのスケジュール 40 パイプでは、機械が最大能力近くで動作する必要があります。ベアリングには大きな負荷がかかります。パイプスタンドがわずか 1 インチでもずれていると、その荷重がロールダイスに不均一に伝わり、ロールダイスがテーパー面で摩耗する原因となります。片側では深く、反対側では浅い溝ができてしまいます。
ツールの耐久性を延ばすには、実行可能なプロセスレベルの介入を実装することが必要です。準備と操業を少し調整するだけで、処理される総トン数が大幅に増加します。パイプが機械に触れる前に変数を制御する必要があります。
パイプ端の直角度については厳密な公差を確立してください。端が直角ではない場合、パイプのトラッキングが不適切になり、溝入れロールに非対称の横応力がかかり、オペレータはトラッキング角度を過剰に補正する必要があります。パイプが機械に入る前に、標準化されたバリ取りと内部/外部シーム研削プロトコルを義務付けます。滑らかな角パイプ端は工具保存の基礎です。
調整されたバンドソーまたはパイプ カッターを使用して、パイプを完全に直角に切断します。
強力グラインダーを使用して、パイプ端から少なくとも 2 インチの内部溶接フラッシュバックを除去します。
外側の溶接シームをパイプ壁と完全に面一になるように研磨します。
パイプの端をすべての研削粉や金属の削りくずからきれいに拭きます。
ポンプと油圧ラムの正確な位置決めにより、オペレーターの安全性、快適性、および一貫した下向きの力が保証されます。人間工学的な考慮事項は重要です。ポンプの位置を調整できるため、オペレーターの疲労による供給エラーが最小限に抑えられます。冷間成形プロセスを開始する前に、必ずパイプのレベルとトラッキング角度を確認してください。完全に水平ではないパイプはロールから外れてしまい、ダイのエッジに深刻な摩耗が発生します。
ポンプを始動する前に、パイプに高品質の魚雷レベルを使用してください。パイプが完全に水平になるようにパイプスタンドを調整します。次に、トラッキング角度を設定します。パイプは自然に機械の中に引き込まれます。オペレーターがパイプを回転させ続けるために物理的にパイプを押す必要がある場合、セットアップが間違っており、ツールが破損します。
ポータブル現場グルーバーは、頑丈な据え置き型のショップマシンとは異なる取り扱いを必要とします。不安定な地面、汚れ、温度変動などの作業現場の環境変数により、ロールの摩耗が促進されます。泥の中に放置されているポータブル マシンを、ボルトで固定された店舗用マシンと同じように扱うことはできません。
環境 |
主な摩耗要因 |
緩和戦略 |
|---|---|---|
現場（ポータブル） |
不均一な地面、瓦礫、手動トラッキングエラー。 |
頑丈なパイプスタンドを使用し、毎日ゴミを取り除き、レベルを頻繁に確認してください。 |
製造工場 |
大量の熱が蓄積し、オペレータが疲労します。 |
自動追跡を実装し、冷却間隔を強制し、人間工学に基づいたセットアップを使用します。 |
冬の屋外条件 |
冷たい油圧作動油、脆い金属。 |
機械を暖機し、負荷をかけずにポンプを循環させ、金型を屋内に保管します。 |
サイクルタイムと工具の摩耗の間には直接のトレードオフがあります。油圧供給を過剰に加圧すると、材料が自然に降伏するよりも早く金型が鋼に押し込まれます。金型に力を加えずに鋼をスムーズに変形できる最適な送り速度を確立します。この制御されたアプローチにより、工具の寿命全体にわたって処理される総トン数が最大化され、過度のパイプのフレアが防止されます。
ポンプではなくパイプに注意してください。油圧ラムを微調整するたびに、パイプは少なくとも 1 回転する必要があります。パイプが完全に回転する前にハンドルを 3 回ポンピングすると、押す速度が速すぎます。鋼材が動くには時間が必要です。プロセスを急ぐとパイプの端がフレアになり、上部ロールベアリングに大きなストレスがかかります。
クイックチェンジプロトコルを実装して、スケジュールや材料を変更する際にオペレーターがロールセットを即座に交換することを奨励します。厚肉パイプまたはステンレス鋼に標準ロールを使用すると、工具の迅速な破壊が保証されます。ベアリングにグリースを塗布したり、シャフトのたわみを検査したりするなどの定期的なメンテナンスにより、機械は工場出荷時の許容範囲内で動作し続けます。
ロールセットを整理して清潔に保ちます。カーボンからステンレスに切り替える場合は、直ちにロールを交換してください。ステンレスを「1 枚だけ」カーボン ロールに乗せようとしないでください。ステンレスパイプが汚れてしまい、カーボンロールが摩耗してしまう可能性があります。シフトごとにメインシャフトのザークフィッティングにグリースを塗ります。ベアリングが乾燥しているとシャフトのたわみが発生し、ロールダイスが破損します。
現在の装置がボトルネックになっているかどうか、またはプロセスの改善で十分かどうかを評価するには、工具の材料、拡張性、機械的限界を評価する必要があります。場合によっては、プロセスは問題なくても、ハードウェアが押しているトン数に対して不十分である場合があります。
標準の炭素鋼には標準のダクタイル鉄ロールで十分ですが、高トン数の作業には硬化鋼または特殊合金ロールの利点が得られます。プレミアムツールの投資収益率を評価します。初期コストは高くなりますが、実行時間の延長と交換頻度の減少により、継続的な運用環境のアップグレードが正当化されることがよくあります。
スケジュール 40 パイプを毎日、一日中実行している場合、標準ロールはすぐに摩耗します。プレミアム硬化スチール ロール セットにアップグレードすると、初期費用が 2 倍かかる場合がありますが、耐久性は 4 倍になります。情報に基づいた意思決定を行うために、処理される鋼材 1 トンあたりの工具コストを追跡します。
ステンレス鋼には、主に厳しい加工硬化という特殊な冶金学的課題があります。ステンレスパイプに標準的な炭素鋼ロールを使用すると、急激なかじりや工具の破損が発生します。二次汚染を防止し、合金を生成するために必要な高い圧縮力に耐えるためには、専用のステンレス鋼ロール セットが必要です。
ステンレスロールは異なるプロファイルを持ち、材料の転写を防ぐために異なる合金で作られています。また、ステンレス鋼用に設計された特別な溝入れ潤滑剤を使用する必要があります。標準切削油は絶対に使用しないでください。適切な潤滑剤は、かじりプロセスが始まる前にそれを止めるバリアを作成します。
ロール溝入れ加工からカット溝入れ加工に移行するタイミングを把握します。 20 インチを超えるパイプ直径または超厚肉スケジュールの場合、溝を冷間成形するために必要な半径方向の力は、標準的なロールグルーバーの安全な動作限界を超えます。これらの特定の用途向けにカット溝入れに切り替えると、ロール溝入れ装置の完全性が保護されます。
物理的に機械に 24 インチのスケジュール 80 パイプの溝を圧延させることはできますが、その過程でメイン ベアリングが破損する可能性があります。切削溝加工により材料が除去され、機械にかかる半径方向の応力がほぼゼロになります。マシンの限界を理解し、それを尊重してください。
自動化または電動アシストによる追跡および供給システムにより、人的エラーが削減されます。一貫した油圧とトラッキング角度を維持するため、オペレータが送り速度を速めたりパイプの位置をずらしたりする可能性がある完全な手動操作と比較して、工具寿命が直接的に延長されます。
給電システムは毎回まったく同じ圧力を加えます。 10時間勤務が終わっても疲れません。ランチに行くために仕事を急ぐ必要はありません。大量生産工場を経営している場合、自動供給システムは工具を保護するための最良の投資です。
高トン数の取り組みが失敗しやすい箇所を特定することで、施設管理者はプロセスを保護し、設備投資を保護することができます。出力を常に監視する必要があります。
最も一般的なリスクは、経験の浅いオペレーターが溝の速度を上げるために最大の油圧を適用することです。その結果、直ちに工具が劣化し、規格外のパイプフレアが発生します。油圧、材料の歩留まり、工具の寿命の関係に焦点を当てた必須の文書化されたトレーニング プログラムを開発することで、これを軽減します。
オペレーターに機械の動かし方を教えるだけではありません。なぜそのように機能するのかを説明してください。壊れたロールダイスを見せて、交換するには千ドルかかることを説明します。機械の音を聞くように教えてください。グルーバーが正しく動作すると、安定したリズミカルなサウンドが得られます。追い込まれすぎたグルーバーはうめき声を上げ、ポップを鳴らします。
工具の摩耗は、多くの場合、パイプのバッチがゲージ テストに不合格になるか、過度の端部フレアを示すまで認識されません。厳密な統計的プロセス管理スケジュールを実装します。広範囲にわたる接合部の故障を引き起こす前に工具の摩耗を早期に検出するには、特定の溝数ごとに Pi テープまたはゴー/ノーゴー ゲージを使用して直径とフレアを測定する必要があります。
溝加工前にパイプ外径を測定してください。
シフトの最初の溝の後に、Pi テープを使用して溝の直径を測定します。
10 カットごとに合否ゲージで溝の深さを確認します。
パイプエンドフレアを測定します。仕様を超えた場合は、直ちに送り速度を下げてください。
トン数割り当てを満たすために定格容量を超えて機器を使用すると、業界仕様に違反するリスクがあります。生産スケジュールを、使用されている特定の機械の検証済みの連続稼働定格に合わせます。生の出力速度のために溝仕様への準拠を決して犠牲にしないでください。
不合格になったパイプ継手は、溝を急ぐことで節約した時間の 10 倍のコストがかかります。パイプが AWWA または Victaulic 仕様を満たしていない場合、それはスクラップ金属です。機械をその制限内で稼働させ続けると、トン数は一貫した中断のない生産を通じて自動的に処理されます。
溶接シーム研削が 100% 遵守されていることを確認するために、工場のパイプ準備ステーションの即時監査を実施します。
現在のロールダイのスクラップ率を見直して、改善のベースラインを確立します。
最大速度ではなく制御された油圧送り速度に重点を置くオペレーターのトレーニングを標準化します。
工具の摩耗を早期に発見するために、10 本の溝ごとに必須の Pi テープ測定プロトコルを実装します。

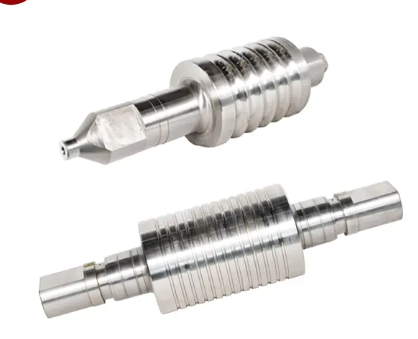

信頼性の高いロール性能は、日々の工具管理に加えて、経験豊富な製造、材料エンジニアリング、一貫した品質管理からも始まります。 2007年に設立され、 Anhui Huanbowan High Speed Steel Mill Roll は、 統合された鋳造、熱処理、機械加工、品質管理、技術研究開発能力によってサポートされている、熱間圧延板、ストリップ、棒、ワイヤー、鋼管、形鋼用途向けの高速度鋼ロールとロール リングを専門としています。
A: 内側と外側の溶接継ぎ目を面一に研削しないと、機械的衝撃やロール ダイスの欠けが発生します。
A: ステンレス鋼専用に設計された専用のロールセットを使用して、材料の加工硬化傾向に対処し、かじりを防ぐために適切な潤滑剤を使用してください。
A: はい、スケジュールが重くなると、冷間成形により多くの圧縮力が必要となり、標準または軽量パイプの溝入れに比べて工具の疲労が加速します。
A: 過剰なフレアは通常、油圧送りを速すぎると発生し、材料が溝プロファイル内に降伏するのではなく外側に押し出され、これにより工具も重大な損傷を受けます。
A: ロールグルービングは一般的なサイズ (壁の厚さに応じて通常最大 12 インチまたは 20 インチ) では効率的ですが、超厚肉パイプや大きな直径の場合は、ロールグルーバーのベアリングやダイへの壊滅的な負荷による摩耗を防ぐために、溝をカットする必要があります。
A: 現場環境では、機器が凹凸のある表面や破片にさらされており、トラッキングのずれやロールの磨耗が不均一になる可能性があります。固定式製造工場では、安定したレベルのアライメントが提供され、自然に工具寿命が延びます。
A: 目視検査は毎日行う必要がありますが、工具の劣化を間接的に監視するために、Pi テープまたは合否ゲージを使用した溝付きパイプの寸法検証をシフトごとに定期的に実行する必要があります。
