حلقات HSS Rolls مقابل حلقات HSS Rolls: ما الفرق؟

لقد أحدث الفولاذ عالي السرعة (HSS) تحولًا جذريًا في اقتصاديات مصانع الدرفلة من خلال تمديد فترات الحملة، لكن التطبيق الهندسي للمادة يملي كفاءتها التشغيلية النهائية. يجب على مشغلي المطاحن ومهندسي المعادن تحقيق التوازن بين مقاومة التآكل، والاستقرار الحراري، ووقت توقف الصيانة. يؤدي اختيار هندسة الأدوات الخاطئة إلى حدوث تشققات حرارية سابقة لأوانها، وتكاليف مخزون زائدة، وتأخير طويل في التغيير. يكسر هذا الدليل الاختلافات الهيكلية والمعدنية في لفة مقابل حلقة لفة . نحن نقدم إطارًا صارمًا لتحديد الأدوات الصحيحة استنادًا إلى موضع حامل المطحنة ونوع المنتج والمتطلبات التشغيلية. إن فهم هذه الفروق يضمن لك تحقيق أقصى قدر من وقت تشغيل المطحنة وجودة المنتج.

• الفرق الهيكلي: إن لفة HSS عادة ما تكون عبارة عن أسطوانة مركبة متجانسة أو مصبوبة بالطرد المركزي مع مجلات متكاملة، في حين أن حلقة لفة HSS عبارة عن غلاف معياري مصمم ليتم تركيبه على عمود أو عمود قابل لإعادة الاستخدام.

• خصوصية التطبيق: يتم نشر بكرات HSS عمومًا على شكل بكرات عمل شريطية في منصات التشطيب الخام والمتوسطة والمبكرة؛ تهيمن حلقات لفة HSS على كتل تشطيب قضبان الأسلاك عالية السرعة ومصانع التحجيم.

• اقتصاديات الصيانة: توفر حلقات اللف تكاليف استبدال أقل للمستهلكات وتقليل آثار المخزون، ولكنها تتطلب أنظمة تركيب هيدروليكية أو ميكانيكية دقيقة لمنع انزلاق العمود.

• المقايضات المعدنية: يستخدم كلاهما مصفوفات كربيد معقدة للصلابة عند درجات الحرارة العالية، لكن الحلقات الملفوفة غالبًا ما تتطلب تحكمًا أكثر صرامة في الضغوط الداخلية بسبب مقاطعها العرضية الرقيقة وضغوطها المتصاعدة.

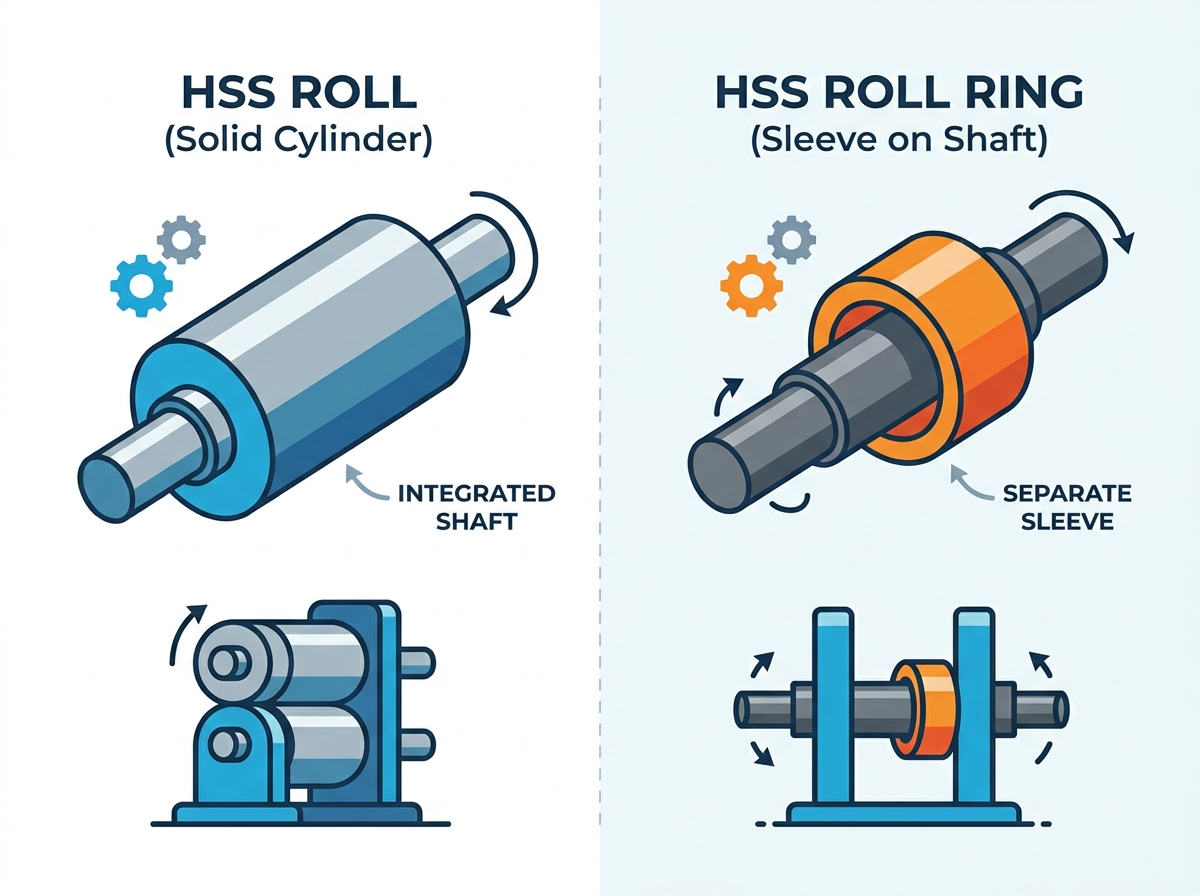

HSS Roll مقابل Roll Ring: ما الفرق؟

تعريف لفة HSS

نظام HSS كامل تعمل اللفة كوحدة أسطوانية ضخمة قائمة بذاتها. إنه يشتمل على برميل العمل، حيث يحدث التشوه الفعلي للفولاذ، والأعناق أو المجلات المتكاملة، التي توضع مباشرة داخل محامل حامل الطاحونة. تقوم المسابك بتصنيع هذه المكونات شديدة التحمل باستخدام عملية الصب بالطرد المركزي العمودي. خلال هذه العملية، يتم صب الفولاذ المنصهر عالي السبائك في قالب يدور بسرعة. تدفع قوة الطرد المركزي السبيكة الكثيفة المقاومة للتآكل إلى المحيط الخارجي، لتشكل قشرة يبلغ سمكها عادة 40 مم إلى 80 مم. بمجرد أن تتصلب القشرة، يقوم المشغلون بصب مادة أكثر صلابة وأكثر ليونة - عادة ما تكون من الحديد الزهر العقدي أو الفولاذ المطروق - في المركز لتشكيل القلب والمجلات. وهذا يخلق رابطة معدنية بين طبقة العمل الخارجية الصلبة والقلب الممتص للصدمات.

يحدد مهندسو المطاحن هذه الأسطوانات المركبة لمناطق التخفيض الثقيل. ستجدها مثبتة في منصات التخشين، ومطاحن القضبان المتوسطة، ومطاحن الشريط الساخن. تتطلب قوى التدحرج الهائلة المتولدة في هذه التمريرات المبكرة سلامة هيكلية مطلقة. يمنع التصميم الصلب المكون من قطعة واحدة حالات فشل القص الكارثية التي قد تعاني منها المكونات المعيارية في ظل عزم الدوران الشديد وقوى الفصل. تسمح المجلات المتكاملة بتبديل المجموعة بأكملها كوحدة واحدة، كاملة مع الأوتاد والمحامل، باستخدام رافعات المطاحن العلوية.

توفر الكتلة الفيزيائية للأسطوانة المركبة أيضًا ميزة حرارية كبيرة. يعمل القلب الحديدي العقدي الكبير كمشتت حراري ضخم. عندما يتصل برميل العمل بقضيب فولاذي بدرجة حرارة 1000 درجة مئوية، يمتص القلب الصدمة الحرارية ويبددها، مما يمنع غلاف HSS الهش من التشقق تحت التدرج المفاجئ في درجة الحرارة. هذه الكتلة الحرارية هي السبب الرئيسي وراء سيطرة الأسطوانات المركبة على المراحل الأولى من عملية الدرفلة.

تحديد حلقة لفة HSS

الأحرار حلقة اللف هي اقتراح هندسي مختلف تمامًا. إنه عبارة عن غلاف حلقي معياري يفتقر إلى أي مجلات متكاملة أو أعناق متصاعدة. يقوم المصنعون بإنتاج هذه الأكمام باستخدام تقنيات الصب الثابت، أو الصب بالطرد المركزي، أو تقنيات تعدين المساحيق المتقدمة (PM). على عكس الأسطوانة المركبة، يتميز الغلاف ببنية معدنية موحدة في كامل مقطعه العرضي. الهدف هو تحقيق أقصى قدر من الصلابة ومقاومة التآكل بدءًا من القطر الخارجي وصولاً إلى التجويف الداخلي.

تم تصميم هذه الأكمام المعيارية خصيصًا للكتل النهائية عالية السرعة، مثل كتل Morgan V، ومطاحن القضبان السلكية، وحوامل التحجيم. في مراحل الدرفلة النهائية هذه، يكون شكل الفولاذ صغيرًا، لكن سرعات الدرفلة تكون شديدة - وغالبًا ما تتجاوز 100 متر في الثانية. إن قوى الفصل منخفضة نسبيًا مقارنة بالحوامل الخشنة، مما يجعل السلامة الهيكلية الهائلة للأسطوانة الصلبة غير ضرورية. وبدلاً من ذلك، يقوم المشغلون بتركيب هذه الأكمام على العرش الفولاذية المطروقة القابلة لإعادة الاستخدام أو الأعمدة الكابولية.

تسمح الطبيعة المعيارية للكم بتغييرات سريعة في الأدوات. عندما يبلى الممر، لا يحتاج طاقم الصيانة إلى إزالة الأوتاد الضخمة. فهي ببساطة تعمل على خفض ضغط نظام التثبيت الهيدروليكي، وإخراج الغلاف البالي من الشجرة، ثم تركيب غلاف جديد عليه. تعمل هذه النمطية على تقليل الوزن المادي للأدوات الاستهلاكية بشكل كبير، مما يجعل التعامل والتخزين أكثر كفاءة على أرضية المتجر.

مقارنة أداء HSS Roll و Roll Ring

تصميم التركيب وتحسين محتوى الكربون

يعتمد أداء الفولاذ عالي السرعة بشكل كامل على كيمياء السبائك المعقدة. يصمم علماء المعادن المصفوفة بتركيزات عالية من العناصر القوية المكونة للكربيد، وتحديدًا التنغستن (W)، والموليبدينوم (Mo)، والكروم (Cr)، والفاناديوم (V)، وأحيانًا الكوبالت (Co). عندما يتم دمجها مع محتوى الكربون الذي يتم التحكم فيه بعناية (عادة بين 1.5% و2.5%)، تترسب هذه العناصر إلى كربيدات سبيكة شديدة الصلابة أثناء التصلب والمعالجة الحرارية اللاحقة.

يشكل الفاناديوم كربيدات من النوع MC، وهي أصعب الجزيئات في المصفوفة، مما يوفر مقاومة استثنائية للتآكل الكاشط الناتج عن قشور الطحن. يشكل الموليبدينوم والتنغستن كربيدات M2C وM6C، مما يعزز قوة درجات الحرارة العالية ويمنع المصفوفة من التليين أثناء الدرفلة على الساخن. يشكل الكروم كربيدات M7C3، مما يساهم في مقاومة التآكل وتكوين طبقة أكسيد واقية على سطح البرميل. يسمح هذا المزيج المحدد من الكربيدات لـ HSS بالتفوق بشكل كبير على الحديد التقليدي عالي الكروم أو المواد المبردة غير المحددة.

صلابة المصفوفة ومقاومة التآكل

يتطلب تحقيق الخواص الميكانيكية النهائية بروتوكولًا صارمًا ومتعدد المراحل للمعالجة الحرارية. تخضع كل من الأسطوانات المركبة والأكمام المعيارية لمعالجة حرارية مماثلة لإطلاق العنان لإمكاناتها الكاملة. تتضمن العملية عدة مراحل متميزة:

1. الأوستنيت: يتم تسخين المكونات إلى درجات حرارة عالية للغاية (غالبًا ما تتجاوز 1050 درجة مئوية) لإذابة عناصر السبائك في مصفوفة الأوستينيت.

2. التبريد: يجبر التبريد السريع الأوستينيت على التحول إلى مارتنسيت صلب وهش بينما يحبس عناصر السبائك في محلول صلب مفرط التشبع.

3. التقسية الأولى: يتم إعادة تسخين المكونات إلى حوالي 500 درجة مئوية إلى 550 درجة مئوية. وهذا يخفف من ضغوط التبريد ويحفز ترسيب كربيدات السبائك الثانوية.

4. دورات التقسية اللاحقة: تضمن دورتان أو ثلاث دورات تقسية إضافية أن أي أوستينيت محتفظ به يتحول بالكامل إلى مارتنسيت، مما يزيد من استقرار الأبعاد والصلابة النهائية.

إن ظاهرة التصلب الثانوية هذه هي ما يمنح HSS مقاومة مذهلة للتآكل. تحافظ طبقة العمل على تشتت كثيف وموحد للكربيدات المجهرية المدعومة بمصفوفة مارتنزيت صلبة. يقاوم هذا الهيكل أعمال التلاعب والكشط للملف الفولاذي الوارد بشكل أفضل بكثير من المواد الملفوفة القياسية.

صلابة ديناميكية ساخنة واستقرار حراري

تعرض بيئات مصانع الدرفلة الأدوات لعقاب حراري شديد. يتلامس سطح الأدوات بشكل منتظم مع الفولاذ الذي يتم تسخينه إلى درجة حرارة تتراوح بين 800 درجة مئوية و1050 درجة مئوية. تواجه المواد التقليدية انخفاضًا سريعًا في قوة الخضوع عند درجات الحرارة هذه، مما يؤدي إلى تشوه البلاستيك وتآكل التمرير وفقدان تحمل المنتج. يعرض HSS صلابة ساخنة ديناميكية استثنائية. تظل الكربيدات المعقدة والمصفوفة ذات السبائك العالية مستقرة حتى عندما ترتفع درجات حرارة السطح أثناء اللدغة المتدحرجة.

يمنع هذا الاستقرار الحراري ملف المرور من الغسل أو التشوه تحت الحمل. يمكن للمشغلين الحفاظ على تفاوتات أبعاد صارمة على المنتج المدرفل لفترات أطول بكثير. تقاوم الأدوات تأثير التليين الذي يفرض عادةً تغييرات مبكرة في إعدادات الحديد القياسية.

التعب الحراري وانتشار الشقوق

في حين أن HSS يتفوق في الصلابة الساخنة، فهو حساس للصدمات الحرارية. يؤدي التسخين السريع أثناء اللقمة المتدحرجة، والذي يتبعه على الفور التبريد المكثف بالماء، إلى خلق ضغوط حرارية متناوبة هائلة على السطح. وبمرور الوقت، تؤدي هذه الدورة الحرارية إلى إجراء فحوصات مجهرية للحرارة أو حدوث شقوق نارية.

تملي هندسة الأدوات كيفية تعاملها مع هذا التعب الحراري. تستخدم الأسطوانة المركبة قلبها المرن الضخم لامتصاص التمدد الحراري للغلاف الخارجي الهش. يقيد القلب انتشار الشقوق السطحية، ويمنعها من التعمق في البرميل. يفتقر الغلاف المعياري إلى المشتت الحراري الداخلي. ويعتمد بشكل كامل على الشجرة المتصاعدة ورؤوس التبريد الخارجية لإدارة التمدد الحراري. إذا انسدت فوهة التبريد أو انخفض ضغط الماء، فسوف ترتفع درجة حرارة الغلاف بسرعة، ويتوسع، وربما ينكسر بسبب ضغط الطوق المتولد على الشجرة الفولاذية الصلبة.

أداء لفة HSS في مصانع الدرفلة

الحمولة لكل حملة وعمر التآكل

يؤدي الانتقال من أدوات الحديد الزهر القياسية إلى أدوات HSS إلى إعادة كتابة التوقعات الأساسية لأطوال الحملة بشكل كامل. معدل التآكل الأولي لـ HSS منخفض بشكل استثنائي. خلال الساعات القليلة الأولى من الحملة، تفقد الأدوات الحديدية التقليدية هندسة التمرير الدقيقة بسرعة مع تآكل المصفوفة الأكثر ليونة. يحتفظ HSS بملفه التعريفي الدقيق لمدة أطول بكثير.

يؤثر عمر التآكل الممتد هذا بشكل مباشر على إنتاجية المصنع. يواجه المشغلون انقطاعات أقل لتغييرات المرور. يظل اتساق أبعاد المنتج المدرفل ثابتًا، مما يقلل من كمية الخردة غير المسموح بها والتي يتم توليدها أثناء نوبة العمل. في العديد من مصانع القضبان والقضبان، يمكن أن تؤدي الترقية إلى HSS إلى زيادة الحمولة المدرفلة لكل تمريرة بمعامل يتراوح بين ثلاثة إلى خمسة مقارنة بالحديد البارد غير المحدد.

جودة سطح المنتجات المدرفلة

تؤثر الخصائص المعدنية لـ HSS بشكل مباشر على تشطيب سطح المنتج النهائي المدرفل. عند درجات حرارة التدحرج العالية، يعمل محتوى الكروم في مصفوفة HSS على تعزيز تكوين طبقة أكسيد رفيعة ومتماسكة وذاتية التجديد على سطح العمل. تعمل طبقة الأكسيد هذه بمثابة مادة تشحيم صلبة، مما يمنع الفولاذ الساخن من اللحام الدقيق للأدوات.

تعمل هذه الخاصية المضادة للغضب على إزالة العيوب السطحية مثل النطاقات أو التقشير أو القشور على السلك أو القضيب أو الشريط النهائي. ومع ذلك، يجب على المشغلين أن يظلوا يقظين فيما يتعلق بعلامات الالتفاف. نظرًا لأن HSS شديد الصلابة، فإن أي حطام غريب أو شظايا فولاذية باردة أو حصى تمر عبر الحامل لن تندمج في الأدوات. وبدلاً من ذلك، فإنها ستؤدي إلى انبعاج أو تشقق السطح الهش، مما يترك عيبًا دائمًا سيطبع على كل متر لاحق من الفولاذ المدرفل حتى يتم تغيير الأدوات.

خصائص الاحتكاك والعض

يختلف معامل الاحتكاك لـ HSS بشكل كبير عن كل من الحديد التقليدي وكربيد التنغستن. يُظهر HSS عمومًا معامل احتكاك أقل من الحديد الزهر الخام، مما قد يؤثر على زاوية العض في منصات التخشين المبكرة. إذا كان السطح ناعمًا للغاية، فقد يرفض الحامل عض قطعة الخام الواردة، مما يتسبب في حدوث حصاة.

ولمواجهة ذلك، غالبًا ما تطبق محلات اللفات تركيبات سطحية معينة أو السفع بالخردق على أسطوانات HSS المستخدمة في التطبيقات الخشنة. ومع ذلك، في منصات التشطيب، يكون معامل الاحتكاك المنخفض أمرًا مرغوبًا للغاية. إنه يقلل من كمية الحرارة الناتجة عن الاحتكاك المنزلق في التمرير ويساعد في الحفاظ على التحكم الدقيق في التوتر بين الحوامل دون خدش سطح قضيب السلك عالي السرعة.

اعتبارات الصيانة والتشغيل

أدوات التغيير والتوقف

تحدد الهندسة المادية للأدوات سير عمل الصيانة على أرضية المتجر. يعد استبدال الأسطوانة المركبة عملية تزوير ثقيلة. يجب على أطقم الصيانة فصل رؤوس التبريد، وفك قيود السدادة، واستخدام رافعة علوية لرفع المجموعة بأكملها خارج مبيت المطحنة. ثم يقومون بعد ذلك بنقل الوحدة الثقيلة إلى ورشة اللفات، حيث يقوم الميكانيكيون بتجريد المحامل والأوتار قبل أن يتم تأريض الأسطوانة. تتطلب هذه العملية توافرًا كبيرًا للقوى العاملة والرافعة.

يعد تبديل الغلاف المعياري على كتلة التشطيب إجراءً مختلفًا تمامًا. تظل الشجرة مثبتة في حامل المطحنة. تستخدم الميكانيكا مضخات هيدروليكية متخصصة للضغط على صامولة التثبيت، مما يؤدي إلى توسيع الغلاف قليلاً لكسر توافق التداخل. يقومون بإزالة الغلاف البالي يدويًا أو باستخدام رافعة ذراعية خفيفة، وينظفون الشجرة، ويدخلون جلبة جديدة، ثم يطلقون الضغط الهيدروليكي لتثبيته في مكانه. هذا النهج المعياري يقلل بشكل كبير من العمل البدني والوقت اللازم للتغيير.

آليات التركيب وتوافق الشجرة

تقدم نمطية الغلاف متطلبات هندسية معقدة للتركيب. تقوم الأسطوانة الصلبة ببساطة بوضع دفاترها المتكاملة داخل محامل للخدمة الشاقة. يجب أن يتم تثبيت الكم بشكل صارم على الشجرة الدوارة لنقل عزم الدوران دون الانزلاق. تستخدم المرافق عدة طرق لتحقيق ذلك، بما في ذلك الصواميل الهيدروليكية، أو حلقات التحمل، أو أنظمة التثبيت الميكانيكية.

العامل الأكثر أهمية في تركيب الأكمام هو إدارة معامل التمدد الحراري. يتوسع HSS بمعدل مختلف عن الشجرة الفولاذية المطروقة. عندما تسخن المجموعة أثناء التدحرج، يتمدد الغلاف للخارج. إذا كان تداخل التثبيت الأولي فضفاضًا جدًا، فسوف تفقد الكم قبضتها على الشجرة، وتدور بحرية، وتدمر العمود. إذا كان التداخل الأولي ضيقًا جدًا، فإن الضغط المشترك لضغط التثبيت الهيدروليكي والتمدد الحراري سيتجاوز قوة الشد لنظام HSS، مما يتسبب في تحطم الغلاف بشكل انفجاري في منتصف الحملة. يجب على المهندسين حساب وإنفاذ تفاوتات التركيب الصارمة لمنع هذه الإخفاقات.

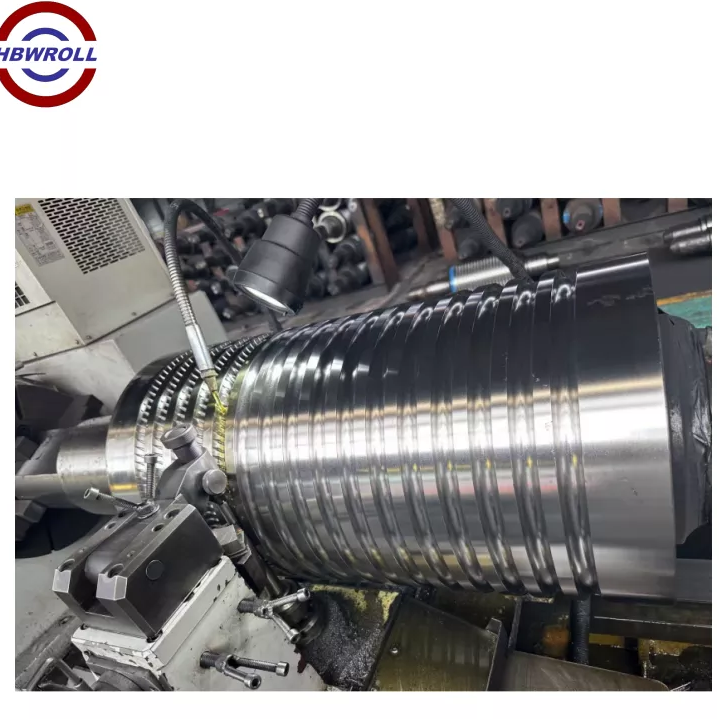

إعادة صياغة الحقائق وتصحيحها

تتطلب معالجة HSS معدات ومواد كاشطة متخصصة. لا تستطيع عجلات طحن أكسيد الألومنيوم القياسية قطع الفاناديوم الصلب وكربيدات الموليبدينوم الموجودة في المصفوفة. يجب أن تستثمر متاجر اللفات في نيتريد البورون المكعب (CBN) أو عجلات طحن الماس لمعالجة أدوات HSS بشكل فعال. يجب أن تمتلك آلات الطحن صلابة ديناميكية عالية لمنع الثرثرة، والتي يمكن أن تحدث شقوقًا صغيرة في سطح HSS الهش.

تختلف دورة حياة المعالجة بناءً على الشكل الهندسي. بالنسبة للأسطوانة المركبة، تقوم ورشة اللف بطحن البرميل للأسفل بشكل متكرر حتى تستنفد طبقة العمل من 40 مم إلى 80 مم وتصل إلى المادة الأساسية الأكثر ليونة. بالنسبة للأكمام المعيارية، يقوم الورشة بطحن الممرات الفردية بشكل أعمق داخل الحلقة حتى يصل سمك الجدار المتبقي إلى الحد الأدنى لقطر الخردة الآمن المحدد من قبل الشركة المصنعة. بمجرد أن يصل الكم إلى قطر الخردة هذا، لا يمكن إنقاذه ويجب التخلص منه.

المخاطر الشائعة وكيفية الوقاية منها

عيوب نظام التبريد

يعتبر نظام HSS حساسًا بشكل استثنائي للصدمات الحرارية وارتفاع درجة الحرارة الموضعي. التبريد غير الكافي هو السبب الرئيسي للفشل المبكر. إذا انخفض ضغط الماء، أو إذا انسدت الفوهة، فسترتفع درجة حرارة سطح الأداة بسرعة. عندما يستأنف تدفق المياه، فإن تأثير التبريد المفاجئ سيؤدي إلى حدوث شقوق حرارية عميقة تنتشر بسرعة إلى شقوق ضخمة.

يجب عليك إجراء عمليات تدقيق محددة لضغط الماء وحجمه ومحاذاة الفوهة قبل الانتقال إلى هذه المادة. إن توصيل المياه بشكل ثابت وعالي الضغط أمر غير قابل للتفاوض. يجب أن تكون رؤوس التبريد مصممة بحيث تلتف حول الأدوات، لتوصيل المياه عالية السرعة مباشرة إلى جانب الخروج من اللقمة المتدحرجة لتجريد الحرارة قبل أن تخترق المصفوفة. قم بتنفيذ عدادات تدفق آلية وأجهزة استشعار للضغط لإغلاق الطاحونة على الفور في حالة انقطاع مياه التبريد.

تصاعد التوتر وكسر الحلقة

يؤدي الضغط الزائد أثناء التركيب الهيدروليكي إلى حدوث كسور قبل أن تلامس الأدوات الفولاذ. غالبًا ما تفرط الميكانيكا في تشديد الصواميل الهيدروليكية لضمان عدم انزلاق الغلاف، مما يؤدي عن غير قصد إلى دفع إجهاد الطوق الداخلي إلى ما بعد نقطة الخضوع لمادة HSS الهشة. يؤدي عدم تطابق التمدد الحراري إلى تفاقم هذه المخاطر بمجرد بدء التدحرج.

تنفيذ إرشادات عزم الدوران والضغط الصارمة لجميع إجراءات التجميع. معايرة المضخات الهيدروليكية بانتظام. استخدم الشطب المخفف للضغط على حواف الأكمام لمنع تركيزات الضغط. ضمان التفاوتات الدقيقة في التصنيع على الشجرة المتصاعدة؛ أي نقاط مرتفعة أو خارج الاستدارة على العمود ستؤدي إلى إنشاء نقاط ضغط موضعية تؤدي إلى تشقق الجلبة.

صلابة حامل المطحنة

غالبًا ما تفتقر حوامل المطاحن القديمة إلى الصلابة الهيكلية المطلوبة للتعامل مع قوى التدحرج الأعلى المرتبطة أحيانًا بملفات HSS. نظرًا لأن HSS لا يستسلم أو يتآكل بسرعة، فإنه ينقل المزيد من قوة التدحرج مباشرة إلى مبيت الطاحونة. المادة لا تعطي؛ سوف موقف الطاحونة.

قم بإجراء تدقيق هيكلي شامل للأوتاد والمحامل والمساكن قبل اعتمادها. ابحث عن التآكل المفرط في نوافذ الهيكل أو تركيبات المحامل المتدهورة. ترقية قدرات التحمل إذا لزم الأمر. تأكد من أن آليات اللولب الهيدروليكية يمكنها التعامل مع الأحمال المستمرة دون الانجراف، حيث أن أي امتداد للطاحونة سوف ينفي فوائد دقة الأبعاد التي توفرها أدوات HSS.

خاتمة

يعتمد الاختيار بين أسطوانة HSS وحلقة HSS Roll على تكوين الطاحونة لديك، وعملية الدرفلة، واستراتيجية الصيانة، وأهداف الإنتاج. يساعد اختيار الأدوات الفولاذية عالية السرعة المناسبة لكل حامل مطحنة على زيادة مقاومة التآكل إلى أقصى حد، وتحسين جودة المنتج، وتقليل وقت التوقف عن العمل، وتحقيق حملات تدحرج أطول.

عن لفة مطحنة الصلب عالية السرعة Anhui Huanbowan

Anhui Huanbowan High Speed ​​Steel Mill Roll هي شركة مصنعة محترفة متخصصة في لفات مطحنة الصلب عالية السرعة وحلقات اللف لمطاحن الشريط الساخن، ومطاحن البار، ومطاحن الأقسام، ومطاحن قضبان الأسلاك. من خلال التطوير المتقدم للسبائك، والصب الدقيق، والمعالجة الحرارية المحسنة، ومراقبة الجودة الصارمة، توفر الشركة حلول درفلة متينة تساعد منتجي الصلب على تحسين كفاءة الإنتاج، وإطالة عمر الأدوات، وتقليل تكاليف الصيانة.

• اختر بكرات HSS أو حلقات HSS Roll وفقًا لموضع حامل المطحنة وسرعة التدحرج ومتطلبات الصيانة.

• تأكد من إجراءات التبريد والتركيب والطحن المناسبة لتحقيق أقصى قدر من أداء الأدوات.

• قم بتقييم الأدوات بناءً على مقاومة التآكل والثبات الحراري وتكلفة دورة الحياة بدلاً من سعر الشراء وحده.

• العمل مع الشركات المصنعة ذات الخبرة التي تقدم حلولًا معدنية مخصصة ودعمًا فنيًا.

• قبل اختيار HSS Roll أو Roll Ring، تحقق من تصميم الأدوات، وتكوين السبائك، ومتطلبات التبريد، وتوافق نظام التركيب، وخبرة المورد لتحقيق أفضل أداء تدحرج على المدى الطويل.

التعليمات

س: ما هو الفرق الرئيسي بين لفة HSS وحلقة لفة HSS؟

ج: اللفة عبارة عن وحدة أسطوانية كاملة تحتوي على مجلات متكاملة للتركيب مباشرة في المحامل. الحلقة الملفوفة عبارة عن غلاف معياري يفتقر إلى المجلات ويجب تركيبه على عمود أو عمود منفصل قابل لإعادة الاستخدام.

س: هل يمكن أن تحل حلقات لفة HSS محل حلقات كربيد التنجستن في كتل التشطيب؟

ج: نعم. يتم استخدام حلقات HSS بشكل متزايد كبدائل لكربيد التنغستن. إنها توفر مقاومة أفضل للصدمات الحرارية وتحمل خطرًا أقل للفشل الكارثي، على الرغم من أنها تتمتع بمقاومة تآكل مطلقة أقل قليلاً.

س: لماذا يكون التآكل الأولي لـ HSS أقل من اللفات العادية؟

ج: إن مرحلة كربيد السبائك الصلبة شديدة التشتت ومصفوفة المارتنسيت الثانوية الصلبة تقاوم التآكل الكاشطة من الخام أو الشريط الوارد بشكل أفضل بكثير من الحديد أو الفولاذ القياسي منذ بداية الحملة.

س: كيف يمكنك تركيب حلقة لفة HSS بشكل صحيح؟

ج: يتطلب التركيب الصحيح صواميل هيدروليكية أو أنظمة تثبيت ميكانيكية. يجب عليك مطابقة معاملات التمدد الحراري للحلقة والعمود بدقة مع الالتزام بإرشادات عزم الدوران الصارمة لمنع الانزلاق أو الانفجار.

س: هل تتطلب مكونات HSS معدات طحن خاصة؟

ج: نعم. نظرًا للصلابة الشديدة لكربيدات السبائك الموجودة في المصفوفة، فإن معالجة HSS تتطلب CBN (نيتريد البورون المكعب) أو عجلات طحن ماسية مثبتة على آلات طحن عالية الصلابة.
