ハイスピードスチール (HSS) は、キャンペーン期間を延長することで圧延機の経済性を根本的に変えましたが、材料の幾何学的な用途がその最終的な運用効率を決定します。工場オペレーターと冶金技術者は、耐摩耗性、熱安定性、メンテナンスのダウンタイムのバランスを取る必要があります。間違った工具形状を選択すると、早期の熱亀裂、過剰な在庫コスト、および切り替え遅延の長期化につながります。このガイドでは、 ロール 対 ロールリング。当社は、ミルスタンドの位置、製品タイプ、運用上の要求に基づいて正しい工具を指定するための厳格なフレームワークを提供します。これらの違いを理解することで、工場の稼働時間と製品の品質を最大限に高めることができます。
構造の違い: HSS ロールは通常、一体型ジャーナルを備えたモノリシックまたは遠心鋳造複合シリンダーですが、HSS ロール リングは再利用可能なアーバーまたはシャフトに取り付けるように設計されたモジュラー スリーブです。
用途の特殊性: HSS ロールは一般に、荒加工、中間、および初期仕上げスタンドのストリップ ワーク ロールとして導入されます。 HSS ロール リングは、高速線材仕上げブロックとサイジング ミルで主流を占めています。
メンテナンスの経済性: ロール リングは消耗品の交換コストを削減し、在庫の設置面積を削減しますが、シャフトの滑りを防ぐために正確な油圧または機械的な取り付けシステムが必要です。
冶金学的トレードオフ: どちらも高温硬度を高めるために複雑な炭化物マトリックスを利用していますが、ロールリングは断面が薄く、取り付け圧力が薄いため、内部応力をより厳密に制御する必要があることがよくあります。
目次
完全な HSS ロールは 、巨大な自己完結型の円筒形ユニットとして動作します。これには、鋼の実際の変形が発生する作業バレルと、ミルスタンドのベアリングの内側に直接設置される一体型のネックまたはジャーナルが組み込まれています。鋳造工場は、垂直遠心鋳造プロセスを使用してこれらの頑丈なコンポーネントを製造します。この操作中に、溶融した高合金工具鋼が高速回転する型に注入されます。遠心力により、高密度で耐摩耗性の合金が外周に押し出され、通常 40 mm ～ 80 mm の厚さのシェルが形成されます。シェルが固まると、オペレーターはより丈夫で延性の高い材料 (通常は球状鋳鉄または鍛造鋼) を中心に流し込み、コアとジャーナルを形成します。これにより、硬い外側の作動層と衝撃吸収コアの間に金属結合が形成されます。

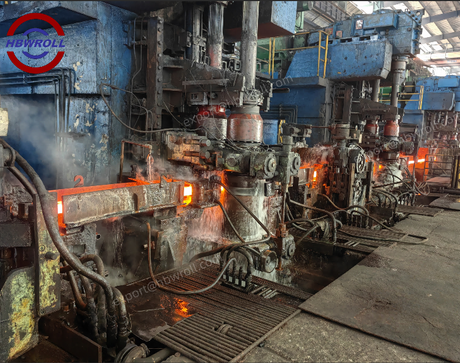

工場エンジニアは、これらの複合シリンダーを重還元ゾーン用に指定します。これらは粗加工スタンド、中間棒鋼ミル、熱間圧延機に設置されています。これらの初期パスで生成される大きな回転力には、絶対的な構造的完全性が必要です。堅牢な一体型設計により、モジュール式コンポーネントが極度のトルクや分離力の下で発生する可能性のある壊滅的なせん断破壊が防止されます。一体型ジャーナルにより、オーバーヘッドミルクレーンを使用して、チョックとベアリングを備えたアセンブリ全体を単一ユニットとして交換できます。
複合シリンダーの物理的質量も、熱的に大きな利点をもたらします。大きな球状鉄心は巨大なヒートシンクとして機能します。作業バレルが 1000°C の鋼ビレットと接触すると、コアが熱衝撃を吸収して消散し、急激な温度勾配で脆い HSS シェルが割れるのを防ぎます。この熱質量が、複合材料シリンダーが圧延プロセスの初期段階で優勢である主な理由です。
HSS ロールリング は全く異なる幾何学的命題です。これは、一体型ジャーナルや取り付けネックを持たないモジュール式の環状スリーブです。メーカーは、静的鋳造、遠心鋳造、または高度な粉末冶金 (PM) 技術を使用してこれらのスリーブを製造します。複合シリンダーとは異なり、スリーブは断面全体にわたって均一な冶金構造を特徴としています。目標は、外径から内径に至るまで最大限の硬度と耐摩耗性を達成することです。
これらのモジュール式スリーブは、モーガン V ブロック、線材ミル、サイジング スタンドなどの高速仕上げブロック用に特別に設計されています。これらの最終圧延段階では、鋼のプロファイルは小さいですが、圧延速度は非常に速く、多くの場合 100 メートル/秒を超えます。分離力は荒引きスタンドに比べて比較的小さいため、中実シリンダーの巨大な構造的完全性は不要になります。代わりに、オペレータはこれらのスリーブを再利用可能な鍛造鋼製アーバーまたは片持ちシャフトに取り付けます。
スリーブのモジュール式の性質により、工具の迅速な交換が可能になります。パスが磨耗した場合でも、メンテナンス作業員は巨大なベアリング チョックを取り外す必要がありません。油圧取り付けシステムを減圧し、摩耗したスリーブをアーバーからスライドさせて外し、新しいスリーブをスライドさせて装着するだけです。このモジュール性により、消耗工具の物理的重量が大幅に軽減され、作業現場での取り扱いと保管がはるかに効率化されます。
ハイス鋼の性能は、その複雑な合金化学に完全に依存しています。冶金学者は、強力な炭化物形成元素、具体的にはタングステン (W)、モリブデン (Mo)、クロム (Cr)、バナジウム (V)、そして場合によってはコバルト (Co) を高濃度に含むマトリックスを設計します。これらの元素は、慎重に制御された炭素含有量 (通常 1.5% ～ 2.5%) と組み合わせると、凝固とその後の熱処理中に析出して非常に硬い合金炭化物になります。
バナジウムは、マトリックス中で最も硬い粒子である MC タイプの炭化物を形成し、ミルスケールによる摩耗に対して優れた耐性を提供します。モリブデンとタングステンは M2C および M6C 炭化物を形成し、高温強度を高め、熱間圧延中のマトリックスの軟化を防ぎます。クロムは M7C3 炭化物を形成し、耐摩耗性とバレル表面の保護酸化膜の形成の両方に貢献します。この特殊な炭化物の組み合わせにより、HSS は従来の高クロム鉄や不定チル材を大幅に上回る性能を発揮します。
最終的な機械的特性を達成するには、厳密な多段階の熱処理プロトコルが必要です。コンポジットシリンダーとモジュラースリーブは両方とも同様の熱処理を経て、その可能性を最大限に引き出します。このプロセスには、いくつかの異なるフェーズが含まれます。
オーステナイト化: 部品は非常に高温 (多くの場合 1050°C を超える) に加熱され、合金元素がオーステナイト マトリックスに溶解されます。
焼入れ: 急冷により、合金元素が過飽和固溶体に閉じ込められながら、オーステナイトが硬くて脆いマルテンサイトに変態します。
最初の焼き戻し: コンポーネントは約 500°C ～ 550°C まで再加熱されます。これにより焼入れ応力が緩和され、二次合金炭化物の析出が引き起こされます。
後続の焼き戻しサイクル: 2 回または 3 回の追加の焼き戻しサイクルにより、残留オーステナイトが完全にマルテンサイトに変態し、寸法安定性と最終硬度が最大化されます。
この二次硬化現象により、ハイスに驚異的な耐摩耗性が与えられます。加工層は、強靭な焼き戻しマルテンサイトマトリックスによってサポートされた微細な炭化物の緻密で均一な分散を維持します。この構造は、標準のロール材料よりもはるかに優れた、入ってくるスチールプロファイルのガウジングや研磨作用に耐えます。
圧延機環境は、工具が厳しい熱影響を受けやすい環境です。工具の表面は、800°C ～ 1050°C に加熱された鋼と定期的に接触します。従来の材料は、これらの温度で降伏強度が急激に低下し、塑性変形、通過摩耗、および製品公差の損失につながります。ハイスは並外れた動的熱間硬さを示します。複雑な炭化物と高度に合金化されたマトリックスは、転がりバイト中に表面温度が急上昇しても安定した状態を保ちます。
この熱安定性により、負荷がかかってもパス プロファイルが流出したり変形したりするのを防ぎます。オペレーターは、圧延製品の厳密な寸法公差を大幅に長期間維持できます。このツールは、標準的なアイアンのセットアップで早期の切り替えを余儀なくされる軟化効果に耐えます。
ハイスは熱間硬度に優れていますが、熱衝撃に弱いことで知られています。ローリングバイト中の急速な加熱とそれに続く激しい水冷により、表面に大きな交互の熱応力が発生します。時間の経過とともに、この熱サイクルにより、微細な熱チェックや火災亀裂が発生します。
工具の形状によって、この熱疲労にどのように対処するかが決まります。複合シリンダーは、その巨大な延性コアを利用して、脆い外殻の熱膨張を吸収します。コアは表面の亀裂の伝播を制限し、亀裂がバレルの奥深くまで進入するのを防ぎます。モジュラースリーブにはこの内部ヒートシンクがありません。熱膨張の管理は、取り付けアーバーと外部冷却ヘッダーに完全に依存しています。冷却ノズルが詰まったり、水圧が低下した場合、スリーブは急速に過熱して膨張し、剛性鋼アーバーに対して発生するフープ応力により破損する可能性があります。
標準の鋳鉄から HSS 工具への移行により、キャンペーン期間に対するベースラインの期待が完全に書き換えられます。ハイスは初期摩耗率が極めて低いです。キャンペーンの最初の数時間で、従来の鉄製工具は、柔らかいマトリックスが摩耗するため、正確なパス形状をすぐに失います。 HSS は、正確な機械加工プロファイルを長期間維持します。
この延長された摩耗寿命は工場の生産性に直接影響します。オペレーターはパス変更のための中断が少なくなります。圧延製品の寸法の一貫性は安定したままであり、シフト中に発生する許容範囲外のスクラップの量が減少します。多くの棒鋼ミルでは、HSS にアップグレードすると、無期限の冷却鉄と比較して、パスあたりの圧延トン数が 3 ～ 5 倍増加します。
ハイス鋼の冶金的特性は、最終的な圧延製品の表面仕上げに直接影響します。高い圧延温度では、HSS マトリックス中のクロム含有量により、作業面上に薄くて粘りのある自己再生酸化膜の形成が促進されます。この酸化層は固体潤滑剤として機能し、高温の鋼が工具に微細に溶接されるのを防ぎます。
この耐かじり特性により、完成したワイヤ、ロッド、またはストリップの縞模様、剥離、またはかさぶたなどの表面欠陥が除去されます。ただし、オペレーターはロールマークについて常に注意を払う必要があります。 HSS は非常に硬いため、スタンドを通過する異物の破片、冷たい鋼片、丸石が工具に入り込むことはありません。その代わりに、脆い表面にへこみや欠けが生じ、工具が交換されるまでその後 1 メートルごとに圧延鋼材に痕跡が残る永久的な欠陥が残ります。
HSS の摩擦係数は、従来の鉄や炭化タングステンの両方とは大きく異なります。一般に、HSS は荒鋳鉄よりも摩擦係数が低いため、初期の荒加工スタンドでの食い込み角に影響を与える可能性があります。表面が滑らかすぎると、スタンドが入ってくるビレットを噛むのを拒否し、丸石が発生する可能性があります。
これに対処するために、ロール工場では、粗加工用途で使用される HSS シリンダーに特定の表面テクスチャリングやショット ブラストを適用することがよくあります。ただし、仕上げスタンドでは、摩擦係数が低いことが強く望まれます。パス内の滑り摩擦による発熱量を低減し、高速線材の表面を傷つけることなくスタンド間の正確な張力制御を維持します。
パフォーマンス指標 |
従来の鋳鉄 |
ハイス鋼(HSS) |
炭化タングステン (TC) |
|---|---|---|---|
耐摩耗性 |
低い |
高い |
非常に高い |
耐熱衝撃性 |
高い |
適度 |
低い |
摩擦係数 |
高い |
適度 |
低い |
代表的なアプリケーションゾーン |
荒加工・中加工 |
中級・仕上げ |
高速仕上げブロック |
工具の物理的な形状によって、作業現場のメンテナンス ワークフローが決まります。コンポジットシリンダーの交換は、大変な作業です。メンテナンス作業員は、冷却ヘッダーを取り外し、チョック拘束のボルトを外し、天井クレーンを使用してアセンブリ全体をミルハウジングから持ち上げる必要があります。その後、重いユニットをロール工場に運び、シリンダーを研磨する前に整備士がベアリングとチョックを剥がします。このプロセスには、多大な人員とクレーンの利用が必要です。
仕上げブロック上のモジュラースリーブの交換は、まったく異なる手順です。アーバーはミルスタンドに設置されたままになります。整備士は特殊な油圧ポンプを使用して取り付けナットに圧力を加え、スリーブをわずかに拡張してしまりばめを壊します。磨耗したスリーブを手または軽いジブクレーンでスライドさせて外し、アーバーを清掃し、新しいスリーブをスライドさせて、油圧を解放して所定の位置にロックします。このモジュール式アプローチにより、切り替えに必要な肉体的労力と時間が大幅に削減されます。
スリーブがモジュール化されているため、取り付けには複雑なエンジニアリング要件が必要になります。固体シリンダーは、頑丈なベアリング内に一体化されたジャーナルを単に載せているだけです。回転トルクを滑らずに伝達するには、スリーブを回転アーバーにしっかりと固定する必要があります。施設ではこれを実現するために、油圧ナット、トレランス リング、機械的クランプ システムなど、いくつかの方法を利用しています。
スリーブの取り付けにおいて最も重要な要素は、熱膨張係数の管理です。 HSS は、鍛造鋼製アーバーとは異なる速度で膨張します。回転中にアセンブリが加熱すると、スリーブが外側に拡張します。最初の取り付け締め代が緩すぎると、スリーブがアーバーに対するグリップを失い、空回りし、シャフトが破損します。初期のしめしろが厳しすぎると、油圧による取り付け圧力と熱膨張の合計応力が HSS の引張強度を超え、キャンペーン中にスリーブが爆発的に粉砕する原因となります。エンジニアは、これらの障害を防ぐために、厳密な取り付け公差を計算して適用する必要があります。
ハイスの加工には特殊な設備と研磨剤が必要です。標準的な酸化アルミニウム砥石では、マトリックスに存在する硬質のバナジウム炭化物やモリブデン炭化物を切削することはできません。ロール工場は、HSS 工具を効果的に修正するために、立方晶窒化ホウ素 (CBN) またはダイヤモンド砥石に投資する必要があります。研削盤は、脆いハイス表面に微小亀裂を引き起こす可能性があるびびりを防ぐために、高い動的剛性を備えている必要があります。
修正のライフサイクルはジオメトリによって異なります。複合シリンダーの場合、ロール工場は 40mm ～ 80mm の加工層が使い果たされ、より柔らかいコア材料に達するまでバレルを繰り返し研磨します。モジュラースリーブの場合、残りの壁の厚さがメーカーが指定する最小安全スクラップ直径に達するまで、工場は個々のパスをリングの奥まで研削します。スリーブがこのスクラップ直径に達すると、回収することはできず、廃棄する必要があります。
HSS は熱衝撃や局所的な過熱に対して非常に敏感です。不十分な冷却は早期故障の主な原因です。水圧が低下したり、ノズルが詰まったりすると、ツールの表面温度が急激に上昇します。水の流れが再開すると、突然の急冷効果により深い熱亀裂が発生し、急速に大規模な破砕に伝播します。
この資料に移行する前に、特定の水圧、水量、ノズル位置の監査を義務付ける必要があります。一貫した高圧水の供給には交渉の余地がありません。冷却ヘッダーは工具の周りを包み込むように設計する必要があり、高速水をローリングバイトの出口側に直接送り、熱がマトリックスに浸透する前に熱を奪います。自動流量計と圧力センサーを導入し、冷却水が遮断された場合に工場を即座に停止します。
油圧取り付け中に過剰な圧力がかかると、工具が鋼材に接触する前に破損が発生します。整備士はスリーブが滑らないように油圧ナットを締めすぎることがよくあり、内部フープ応力が不用意に脆い HSS 材料の降伏点を超えてしまいます。圧延が始まると、熱膨張の不一致によりこのリスクが悪化します。
すべての組み立て手順に厳格なトルクと圧力のガイドラインを適用します。油圧ポンプを定期的に校正してください。袖端の応力緩和面取りを利用し、応力の集中を防ぎます。取り付けアーバーの正確な加工公差を確保します。シャフト上の高い箇所や真円度のずれにより、局所的な圧力点が生じ、スリーブに亀裂が生じます。
古いミルスタンドは、HSS プロファイルに伴う高い圧延力に対処するために必要な構造的剛性を欠いていることがよくあります。 HSS は降伏や摩耗が早くないため、より多くの圧延力を直接ミル ハウジングに伝達します。素材は与えません。ミルスタンドはそうなります。
導入前にチョック、ベアリング、ハウジングの徹底的な構造監査を実施します。ハウジングの窓に過度の摩耗がないか、ベアリングのはめ合いが劣化していないかを確認します。必要に応じてベアリング容量をアップグレードします。ミルの伸びがあると、HSS ツールによってもたらされる寸法精度の利点が無効になるため、油圧ねじ込み機構がドリフトすることなく持続的な荷重に対処できることを確認してください。
どちらを選択するかは HSS ロール と HSS ロール リングの 、ミル構成、圧延プロセス、メンテナンス戦略、生産目標によって異なります。各ミルスタンドに適切な高速度鋼工具を選択することで、耐摩耗性を最大化し、製品品質を向上させ、ダウンタイムを削減し、より長いローリングキャンペーンを達成することができます。
について 安徽省環博湾高速度鋼ロール
安徽省環博湾高速度鋼ミルロールは、熱間圧延機、棒鋼ミル、セクションミル、線材ミル用の高速度鋼ミルロールとロールリングを専門とする専門メーカーです。同社は、高度な合金開発、精密鋳造、最適化された熱処理、厳格な品質管理を通じて、鉄鋼メーカーの生産効率の向上、工具寿命の延長、メンテナンスコストの削減を支援する耐久性のある圧延ソリューションを提供しています。
ミルスタンドの位置、圧延速度、メンテナンス要件に応じて、HSS ロールまたは HSS ロール リングを選択します。
ツーリングのパフォーマンスを最大化するために、適切な冷却、取り付け、研削手順を確保してください。
購入価格だけではなく、耐摩耗性、熱安定性、ライフサイクルコストに基づいて工具を評価します。
カスタマイズされた冶金ソリューションと技術サポートを提供する経験豊富なメーカーと協力してください。
HSS ロールまたはロール リングを選択する前に、最高の長期回転性能を実現するための工具設計、合金組成、冷却要件、取り付けシステムの互換性、およびサプライヤーの専門知識を確認してください。
A: ロールは、ベアリングに直接取り付けるための一体型ジャーナルを備えた完全な円筒形ユニットです。ロール リングはジャーナルのないモジュラー スリーブであり、別の再利用可能なシャフトまたはアーバーに取り付ける必要があります。
A: はい。 HSS リングは炭化タングステンの代替品として使用されることが増えています。絶対的な耐摩耗性はわずかに劣りますが、熱衝撃に対する耐性が優れており、致命的な故障のリスクが低くなります。
A: 高度に分散された硬質合金炭化物相と二次硬化マルテンサイト マトリックスは、輸送開始当初から標準の鉄や鋼よりもはるかに優れた、入ってくるビレットやストリップからの摩耗に耐えます。
A: 適切に取り付けるには、油圧ナットまたは機械的クランプ システムが必要です。滑りや破裂を防ぐために厳格なトルクガイドラインを遵守しながら、リングとアーバーの熱膨張係数を正確に一致させる必要があります。
A: はい。マトリックス中の合金炭化物の硬度が非常に高いため、HSS の修正には、高剛性研削盤に取り付けられた特殊な CBN (立方晶窒化ホウ素) またはダイヤモンド研削砥石が必要です。
