Vistas: 0 Autor: Editor del sitio Hora de publicación: 2026-07-27 Origen: Sitio
La rentabilidad de la laminación industrial depende en gran medida de maximizar el tonelaje por campaña de rollo y al mismo tiempo minimizar estrictamente el tiempo de inactividad no planificado de la planta. La degradación prematura de las ranuras, la fatiga térmica impredecible y las fallas catastróficas de los rodillos interrumpen rutinariamente los programas de producción. Estos problemas aumentan los costos de herramientas y degradan gravemente la calidad de la superficie del producto final. Los operadores de molinos enfrentan constantemente el desafío diario de mantener la integridad de las ranuras bajo cargas mecánicas y térmicas extremas. No se puede simplemente arrojar materiales más duros al problema y esperar mejores resultados.
Especificar la metalurgia de rodillos correcta requiere superar la suposición obsoleta de que más duro siempre es mejor. Comprender la relación precisa entre la dureza del rodillo y la resistencia al desgaste es fundamental para optimizar la vida útil de las ranuras. Le permite establecer programas de mantenimiento predictivo precisos y seleccionar las especificaciones exactas de los rodillos necesarias para soportes de laminado específicos. Debemos evaluar la mecánica del desgaste de las ranuras, las compensaciones en la selección de materiales y las estrategias prácticas de monitoreo para mantener los molinos funcionando de manera eficiente.
La dureza no es igual a la invulnerabilidad: si bien una alta dureza mejora la resistencia básica a la abrasión, a menudo sacrifica la dureza necesaria para resistir el impacto mecánico y el choque térmico.
El desgaste es un proceso múltiple: la vida útil de la ranura está dictada por una combinación compleja de abrasión mecánica, desgaste adhesivo, fatiga térmica, tribocorrosión y geometría del rodillo.
La profundidad de la dureza importa: las mediciones de la dureza de la superficie por sí solas son insuficientes; el gradiente de dureza desde la superficie de trabajo hasta el núcleo determina la vida útil del rodillo y el potencial de rectificado.
Especificación basada en datos: Seleccionar el rodillo óptimo requiere equilibrar el tonelaje objetivo con los costos de remolido, las capacidades de enfriamiento y los modos de falla históricos (por ejemplo, desconchado versus desgaste uniforme).
Tabla de contenido
La dureza es la resistencia de un material a la deformación plástica localizada, como muescas o rayones. En un ambiente de laminador, la alta dureza protege la superficie del rodillo de la acción abrasiva inmediata del metal y de las incrustaciones de óxido pesado. La tenacidad, por el contrario, es la capacidad del material para absorber energía y deformarse plásticamente antes de fracturarse. Previene fallas catastróficas cuando el rodillo encuentra impactos repentinos, extremos fríos del material o concentraciones extremas de tensión durante un adoquín.
Estas dos propiedades comparten una estricta relación inversa. A medida que aumenta la dureza del rodillo para combatir la abrasión, la tenacidad a la fractura normalmente disminuye. Esto hace que el rollo sea significativamente más vulnerable al agrietamiento bajo cargas de reducción pesadas o cambios repentinos de temperatura. Equilibrar estas propiedades garantiza que el rollo pueda resistir la fricción continua sin romperse bajo presión. Se necesita suficiente dureza para mantener el perfil de la ranura, pero suficiente dureza para sobrevivir a la dinámica del molino.
Un error común en las fábricas es que especificar la mayor dureza disponible garantiza la mayor vida útil del rollo. Los rodillos demasiado endurecidos introducen graves riesgos operativos. Presentan una mayor fragilidad, lo que los hace muy susceptibles a un desconchado catastrófico. Un rodillo quebradizo ofrece una tolerancia muy reducida a los guijarros del molino, material doblado o anomalías operativas. Lo que debería ser un pequeño retraso se convierte en una tirada destruida y un largo cambio de posición.
Una resistencia al desgaste eficaz requiere un equilibrio entre dureza, microestructura y estabilidad térmica adaptado al entorno de rodadura específico. Un material puede ser muy resistente al desgaste y tenaz sin poseer una dureza macroscópica extrema. Las matrices de aleaciones especializadas resisten la deformación mediante un comportamiento de endurecimiento por trabajo durante el servicio. La distribución de carburos primarios y secundarios dentro de la microestructura a menudo juega un papel mucho más importante en la prevención del desgaste que la dureza global general del rodillo.
Los pasos severos de laminación y reducción provocan un rápido endurecimiento por trabajo y aumentos de resistencia en el material laminado. Materiales como latón, cobre, acero con alto contenido de carbono y aleaciones complejas se vuelven significativamente más duros a medida que pasan por soportes sucesivos. Este endurecimiento del material laminado a mitad de pasada retroalimenta directamente a la superficie del rodillo. El rollo ya no muerde el metal blando y flexible.
A medida que la culata se endurece, aumenta la tensión mecánica y las fuerzas abrasivas que actúan sobre la ranura del cilindro. El rollo debe superar esta resistencia que aumenta dinámicamente paso tras paso. Por lo tanto, La dureza del rodillo y la resistencia al desgaste deben especificarse no sólo para el estado inicial del tocho, sino también para resistir el estado endurecido de la pieza de trabajo en las pasadas de acabado posteriores. Si especifica rodillos de acabado según los parámetros del soporte de desbaste, las ranuras se eliminarán rápidamente.
Se forman rápidamente incrustaciones de óxido duro en el material laminado y actúan como agentes de corte agresivos. Estas incrustaciones erosionan la ranura del cilindro y provocan un desgaste abrasivo severo. Una dureza adecuada del rodillo mitiga directamente este mecanismo al evitar que las incrustaciones rajen la matriz de la superficie. El desgaste del adhesivo se produce mediante microsoldadura entre la superficie del rodillo y el material caliente. A medida que los materiales se separan bajo alta presión, el material se transfiere o se rasga de la superficie del rollo, dejando un acabado picado.
Los desajustes de velocidad dentro de los surcos profundos crean fricción por deslizamiento en lugar de pura fricción por rodadura. Este deslizamiento acelera la pérdida localizada de material en las bridas. El intenso deslizamiento por fricción bajo cargas pesadas genera altos esfuerzos de corte en la interfaz. Esto conduce a la deformación plástica del subsuelo y al posterior desprendimiento del material en forma de lámina, conocido en el campo como delaminación. Verás esto como una textura áspera y escamosa dentro del surco.
Los rodillos experimentan fluctuaciones extremas de temperatura durante el ciclo de calentamiento al entrar en contacto con el material caliente y el ciclo de enfriamiento agresivo de los rociadores de agua a alta presión. Estos rápidos ciclos térmicos generan tensiones alternas de compresión y tracción dentro de la superficie del rollo. Con el tiempo, estas tensiones dan lugar a redes de grietas térmicas, comúnmente denominadas grietas por fuego. Cada tirada los desarrolla; el objetivo es gestionar su profundidad.
Una dureza excesiva del rodillo puede acelerar la propagación de estas grietas térmicas. Los materiales más duros y quebradizos poseen una menor rozidad en la punta de las grietas. En lugar de detener la grieta cerca de la superficie, la frágil microestructura le permite propagarse hacia fallas estructurales profundas. Si el agua penetra en estas grietas profundas durante el laminado, la expansión del vapor resultante hará volar trozos del rollo.
La tribocorrosión es la degradación acelerada del material del rollo resultante de la acción simultánea del desgaste mecánico y el ataque químico. El agua de refrigeración, los inhibidores de incrustaciones y la oxidación a alta temperatura interactúan constantemente con la superficie del rodillo. El desgaste mecánico elimina continuamente las películas protectoras pasivas de óxido del rollo, exponiendo la materia prima.
Esta eliminación expone el metal fresco y altamente reactivo a medios de enfriamiento corrosivos. Es necesario optimizar la química de la aleación y las propiedades de la superficie para mitigar el ataque tribocorrosivo. El simple hecho de aumentar la dureza macroscópica no detiene la degradación química. El material debe poseer una resistencia inherente a la corrosión, a menudo lograda mediante adiciones de cromo o níquel, para sobrevivir al ambiente húmedo y agresivo del molino.
La geometría del rodillo dicta directamente la distribución de la presión de contacto y el flujo del metal. La profundidad de la ranura, los ángulos de las bridas, el diseño de la pasada y el diámetro del rodillo influyen en cómo interactúa el material con el rodillo. La geometría de los perfiles de ranura profunda crea velocidades periféricas variables a lo largo de la línea de contacto. El metal fluye a diferentes velocidades dependiendo de dónde se encuentre en el paso.
La velocidad en la línea de paso difiere significativamente de la velocidad en el fondo de la brida o de la ranura. Este desajuste crea zonas de deslizamiento localizadas con mayor desgaste por corte y adhesivo. El diseño de perfil estratégico minimiza estos deltas de velocidad localizados y optimiza el perfil de desgaste en toda la superficie del rodillo de trabajo. Un buen diseño de pasada prolonga la vida útil del rodillo tanto como una buena metalurgia.
El desconchado es una falla por fatiga del subsuelo donde grandes escamas de material en rollo se desprenden del cuerpo principal. Las altas tensiones de contacto, el impacto de los extremos fríos del material y la propagación de grietas térmicas no eliminadas durante el laminado provocan desconchados. La relación tenacidad-dureza dicta la resistencia de un rollo a este modo de falla.
Un rollo demasiado duro carecerá de la resistencia a la fractura necesaria para absorber la energía del impacto. Cuando un extremo frío golpea un rodillo quebradizo, se producen desconchones profundos que requieren un rectificado exhaustivo. A veces, el desconchado es tan profundo que el rollo debe desecharse por completo. Debe hacer coincidir la resistencia al impacto del rollo con la frecuencia histórica de adoquines y extremos fríos del soporte específico.
Los rodillos de fundición nodular o dúctil se evalúan frecuentemente para soportes de desbaste. El grafito dentro de la matriz de hierro proporciona una excelente resistencia al choque térmico y una lubricación natural. Esto equilibra una dureza moderada con una alta tenacidad, lo que lo hace ideal para las fuertes reducciones e impactos de las primeras pasadas. Quiere un rollo que se abolle en lugar de romperse cuando lo golpee un trozo de madera frío.
Los rollos de acero forjado generalmente se evalúan para soportes de acabado. Logran perfiles de dureza altos y uniformes necesarios para un acabado superficial superior en el producto final. Sin embargo, el acero forjado requiere una gestión térmica estricta para evitar grietas por incendio. Si sus cabezales de agua están obstruidos o desalineados, un rollo de acero forjado se agrietará y se astillará muy rápidamente.
Tipo de material |
Aplicación primaria |
Nivel de dureza (Shore C) |
Dureza / Resistencia al impacto |
Ventaja operativa clave |
|---|---|---|---|---|
Hierro fundido nodular |
Soportes de desbaste |
50 - 65 |
Alto |
Excelente resistencia al choque térmico y mordida. |
Hierro frío indefinido |
Stands intermedios |
65 - 75 |
Moderado |
Buen equilibrio entre resistencia al desgaste y al agrietamiento por fuego. |
Acero forjado |
Soportes de acabado |
75 - 85 |
Moderado a bajo |
Acabado superficial uniforme y alta densidad. |
Acero de alta velocidad (HSS) |
Acabado Temprano / Alambrón |
80 - 90+ |
Bajo |
Resistencia extrema al desgaste a altas temperaturas |
El acero de alta velocidad (HSS) utiliza carburos complejos formados a partir de tungsteno, molibdeno y vanadio para lograr una dureza y resistencia al desgaste excepcionales a altas temperaturas. HSS mantiene su integridad incluso cuando la temperatura de la superficie del rodillo aumenta durante largas campañas de laminación. Sin embargo, los rodillos HSS requieren estrictos requisitos de refrigeración. Si la refrigeración por agua es inadecuada, la superficie se degradará rápidamente.
Los anillos de carburo de tungsteno se utilizan ampliamente en bloques de alambrón de alta velocidad. Ofrecen extrema dureza y resistencia al desgaste, lo que permite un tonelaje masivo entre cambios. Sin embargo, sufren de una extrema fragilidad. Requieren requisitos de montaje especializados, generalmente en un eje de acero, para evitar que se rompan bajo cargas rodantes. No se puede tratar un anillo de carburo como un rodillo fundido estándar.
Los tratamientos superficiales avanzados aplican una barrera dura y altamente resistente al desgaste sobre un sustrato resistente y resistente a los golpes. Las técnicas incluyen revestimiento láser, pulverización térmica, nitruración y revestimientos de película fina y dura. Estos métodos están ganando terreno para aplicaciones de molinos específicas donde las propiedades del material a granel obligan a hacer demasiados compromisos.
Los revestimientos de superficie diseñados previenen la adhesión, la corrosión y el desgaste severo por deslizamiento. Permiten a los operadores desacoplar las propiedades de la superficie de las propiedades del volumen. Obtiene la superficie dura y resbaladiza necesaria para la calidad del producto sin necesidad de que todo el rollo sea quebradizo o demasiado endurecido. Esto es particularmente útil en soportes especializados de laminación o dimensionamiento de planos.
El gradiente de dureza (la caída de dureza desde la superficie hasta el núcleo) es una especificación crítica. Las mediciones de la dureza superficial por sí solas son completamente insuficientes para evaluar un rollo. Las técnicas de fabricación como el tratamiento térmico diferencial y la fundición centrífuga logran una cubierta dura y resistente al desgaste sobre un núcleo resistente que absorbe los impactos.

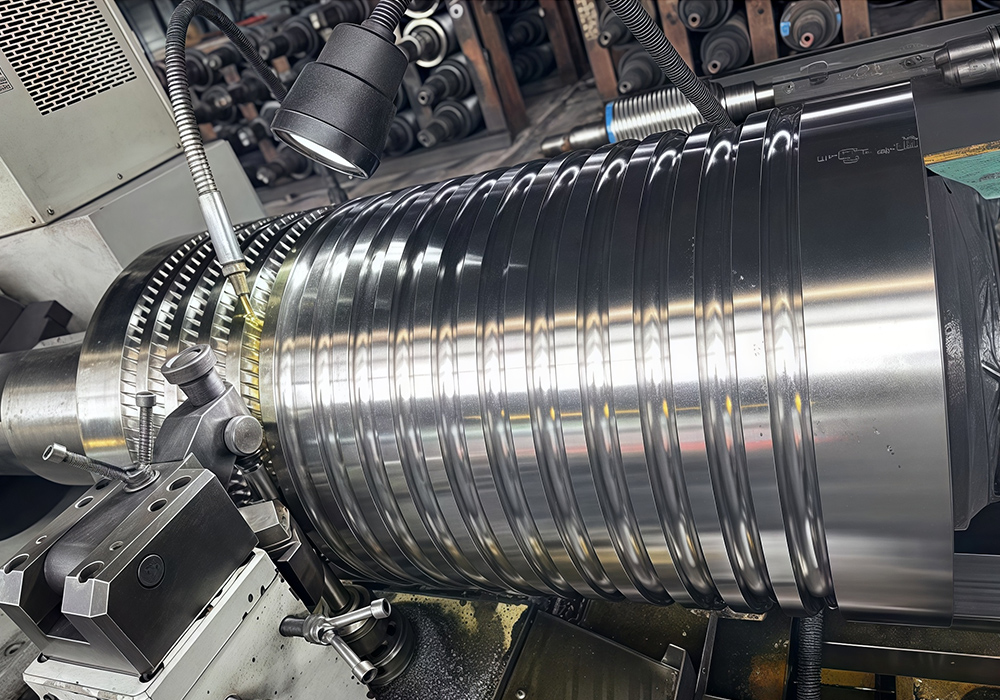

La profundidad de la dureza dicta el número de reafilados viables. Una profundidad de dureza poco profunda significa que el rodillo perderá rápidamente su resistencia al desgaste después de algunos pulidos de mantenimiento. Una vez que se muele más allá de la cáscara dura, el núcleo blando se lavará inmediatamente en el molino, lo que reducirá drásticamente el valor total del ciclo de vida del rollo. Verifique siempre la curva de profundidad de dureza antes de comprar.
La medición de campo de la dureza de los rodillos depende en gran medida de métodos de prueba portátiles. El método Leeb Rebound es el estándar de la industria para rollos grandes en el taller. Se lanza un cuerpo de impacto hacia la superficie del rodillo y el valor de dureza se calcula mediante los cambios en la velocidad del cuerpo de impacto antes y después del rebote. Es rápido, repetible y deja marcas mínimas en la superficie.
Este método permite a los equipos de mantenimiento mapear el perfil de dureza del rodillo en diferentes profundidades de ranura. Debe asegurarse de que el material permanezca dentro de las especificaciones después del reamolado y antes de regresar al soporte del molino. Es obligatoria una preparación adecuada de la superficie; Las pruebas en una superficie rugosa y sin rectificar producirán lecturas falsamente bajas. Calibre siempre sus dispositivos de prueba con bloques estándar antes de mapear un rollo.
El monitoreo constante le permite realizar un seguimiento de cómo la dureza del rollo y la resistencia al desgaste se degradan a lo largo de la vida útil del rollo. Al registrar estos datos en comparación con el tonelaje de laminado, puede predecir exactamente cuándo un rollo alcanzará su umbral mínimo de dureza. Esto evita que los operadores vuelvan a colocar un rollo blando en un soporte de acabado, lo que resultaría en una falla inmediata del surco y un producto rechazado.
Para optimizar la dureza y la resistencia al desgaste de los rodillos es necesario equilibrar la dureza, la tenacidad, la metalurgia y las condiciones de funcionamiento en lugar de simplemente seleccionar el material de rodillo más duro disponible. Elegir la especificación de rodillo adecuada e implementar estrategias de monitoreo efectivas puede extender significativamente la vida útil de las ranuras, reducir el tiempo de inactividad y mejorar la productividad del laminador.
Acerca de Rollo de acería de alta velocidad Anhui Huanbowan
Anhui Huanbowan High Speed Steel Mill Roll es un fabricante profesional que se especializa en rodillos de alto rendimiento para laminadores de bandas en caliente, laminadores de perfiles, laminadores de barras y laminadores de alambrón. Aprovechando la tecnología de fundición avanzada, el diseño de aleación optimizado, el tratamiento térmico preciso y la inspección de calidad integral, la empresa ofrece rodillos de laminado duraderos y muy resistentes al desgaste que ayudan a los fabricantes de acero a mejorar la productividad, extender la vida útil de los rodillos y reducir los costos operativos.
Seleccione los materiales del rollo basándose en la posición del soporte del laminador y las condiciones de funcionamiento en lugar de basarse únicamente en la dureza.
Supervise periódicamente el desgaste de las ranuras y los cambios de dureza para establecer programas de mantenimiento predictivos.
Evalúe la profundidad de dureza, la resistencia a la fatiga térmica y la tenacidad en conjunto al seleccionar rodillos de laminado.
Trabaje con fabricantes experimentados que brinden soporte técnico y soluciones de rodillos personalizadas para diferentes aplicaciones de laminado.
Antes de seleccionar un rodillo para acería de alta velocidad, verifique la metalurgia del rodillo, el perfil de dureza, la resistencia al desgaste, la calidad de fabricación y la experiencia del proveedor para maximizar el rendimiento del laminado y el valor a largo plazo.
R: Una mayor dureza a menudo reduce la tenacidad a la fractura. Si el rollo es demasiado frágil, no puede absorber impactos mecánicos o choques térmicos, lo que provoca grietas profundas o desconchamientos catastróficos en lugar de un desgaste gradual y predecible.
R: A medida que el metal pasa por soportes sucesivos, se endurece. Esto aumenta la resistencia mecánica y la fricción abrasiva contra la ranura del rodillo, acelerando el desgaste, especialmente en pasadas de acabado posteriores.
R: El desgaste abrasivo ocurre cuando escamas de óxido duro cortan la superficie del rodillo. El desgaste del adhesivo ocurre cuando el material caliente se microsuelda al rollo, arrancando pequeñas partículas del material del rollo a medida que las superficies se separan.
R: El gradiente de dureza determina la profundidad de la capa resistente al desgaste. Una caída pronunciada significa que el rollo se volverá blando e inutilizable después de sólo uno o dos reafilados, acortando drásticamente su vida útil total.
R: Los surcos profundos crean diferentes velocidades periféricas a lo largo del área de contacto. Este desajuste de velocidades provoca fricción por deslizamiento en lugar de rodadura pura, lo que aumenta el esfuerzo cortante y acelera la pérdida de material localizada.
R: La tribocorrosión es el efecto combinado del desgaste mecánico que elimina las capas protectoras de la superficie y el ataque químico del agua de refrigeración y la oxidación, lo que provoca una rápida degradación del material del rollo.
