Как твердость валков влияет на износ и срок службы канавок

Рентабельность промышленной прокатки во многом зависит от максимизации тоннажа на валок при строгом минимизации незапланированных простоев стана. Преждевременное разрушение канавок, непредсказуемая термическая усталость и катастрофические отказы валков регулярно нарушают графики производства. Эти проблемы увеличивают стоимость оснастки и серьезно ухудшают качество поверхности конечного продукта. Операторы мельниц постоянно сталкиваются с ежедневной проблемой поддержания целостности канавок при экстремальных механических и термических нагрузках. Вы не можете просто использовать более твердые материалы для решения проблемы и ожидать лучших результатов.

Выбор правильной металлургии валков требует отказа от устаревшего представления о том, что чем тяжелее, тем лучше. Понимание точной взаимосвязи между твердостью валков и износостойкостью имеет решающее значение для оптимизации срока службы канавок. Это позволяет вам составить точные графики профилактического технического обслуживания и выбрать точные характеристики валков, необходимые для конкретных клетей. Мы должны оценить механику износа канавок, компромиссы при выборе материалов и практические стратегии мониторинга, чтобы обеспечить эффективную работу мельниц.

• Твердость не равна неуязвимости. Хотя высокая твердость повышает базовую устойчивость к истиранию, она часто жертвует прочностью, необходимой для противостояния механическому воздействию и термическому удару.

• Износ — это мультиплексный процесс: срок службы канавок определяется сложной комбинацией механического истирания, адгезионного износа, термической усталости, трибокоррозии и геометрии валков.

• Глубина твердости имеет значение. Одних измерений твердости поверхности недостаточно; Градиент твердости от рабочей поверхности к сердцевине определяет срок службы валка и возможность перезаточки.

• Спецификация, основанная на данных: выбор оптимального валка требует баланса между целевым тоннажем и затратами на перешлифовку, возможностями охлаждения и историческими видами отказов (например, растрескиванием или равномерным износом).

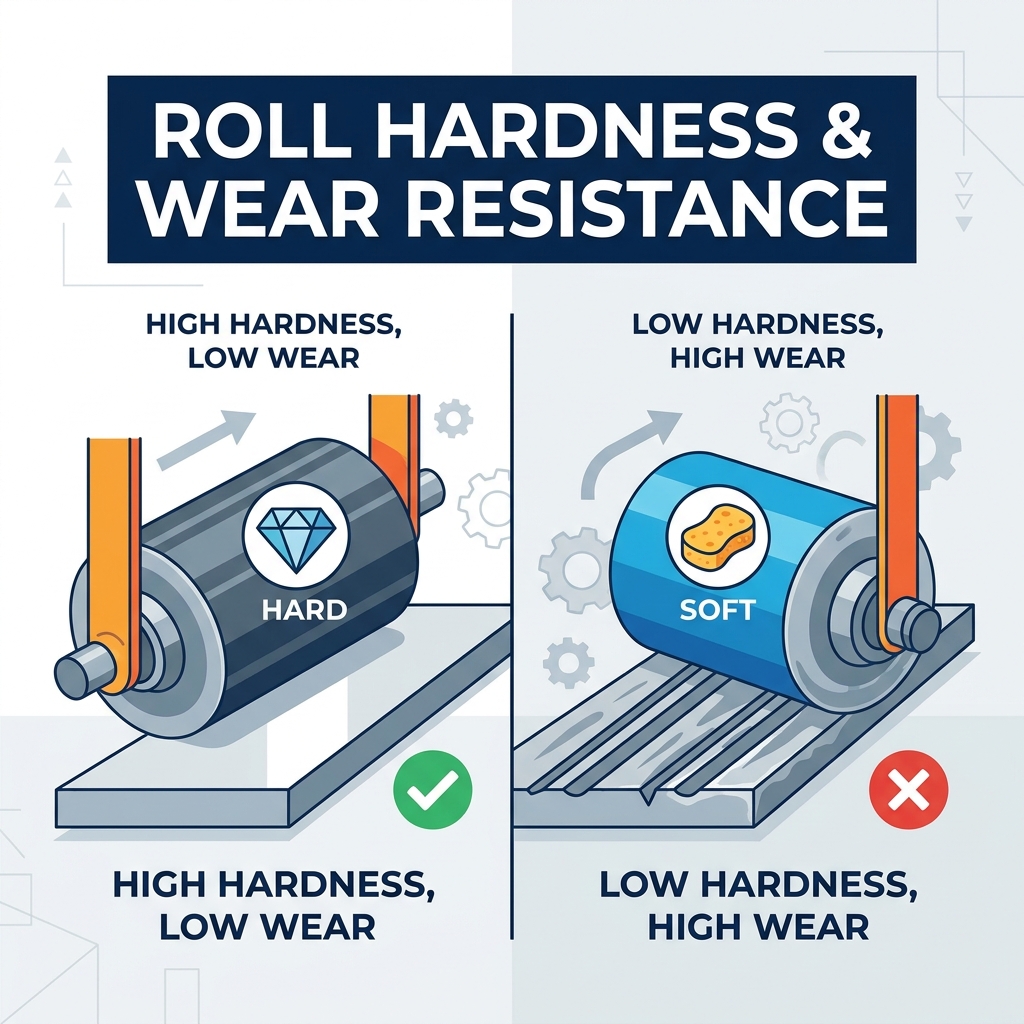

Как твердость валков влияет на износостойкость

Определение твердости и ударной вязкости при прокатке

Твердость — это устойчивость материала к локализованной пластической деформации, такой как вмятины или царапины. В условиях прокатного стана высокая твердость защищает поверхность валков от немедленного абразивного воздействия металлической массы и тяжелых оксидных окалины. Прочность, наоборот, — это способность материала поглощать энергию и пластически деформироваться перед разрушением. Это предотвращает катастрофические поломки, когда валок сталкивается с внезапными ударами, концом холодного материала или экстремальной концентрацией напряжений во время булыжника.

Эти два свойства имеют строгую обратную зависимость. По мере увеличения твердости валков для борьбы с истиранием вязкость разрушения обычно снижается. Это делает рулон значительно более уязвимым к растрескиванию при больших восстанавливающих нагрузках или резких перепадах температур. Баланс этих свойств гарантирует, что рулон сможет выдерживать постоянное трение, не разрушаясь под давлением. Вам нужна достаточная твердость, чтобы удерживать профиль канавки, но и достаточная прочность, чтобы выдержать динамику фрезерования.

Почему максимальная твердость не всегда является оптимальным решением

Распространенным заблуждением на производстве является то, что указание максимально возможной твердости гарантирует самый длительный срок службы валков. Чрезмерно закаленные валки создают серьезные эксплуатационные риски. Они обладают повышенной хрупкостью, что делает их очень восприимчивыми к катастрофическому растрескиванию. Хрупкий валок значительно снижает допуск на наличие булыжников, складчатого материала или эксплуатационных отклонений. То, что должно быть незначительной задержкой, оборачивается разрушенным броском и длительной сменой стойки.

Эффективная износостойкость требует баланса твердости, микроструктуры и термической стабильности, адаптированного к конкретной среде прокатки. Материал может быть очень износостойким и прочным, не обладая при этом чрезвычайной макроскопической твердостью. Матрицы из специализированных сплавов противостоят деформации благодаря наклепу во время эксплуатации. Распределение первичных и вторичных карбидов внутри микроструктуры часто играет гораздо большую роль в предотвращении износа, чем общая объемная твердость валка.

Контур обратной связи заготовки: упрочнение проката

Интенсивные этапы прокатки и обжатия вызывают быстрое упрочнение и повышение прочности проката. Такие материалы, как латунь, медь, высокоуглеродистая сталь и сложные сплавы, становятся значительно тверже при прохождении последовательных клетей. Это затвердевание прокатываемого материала в середине прохода возвращается непосредственно на поверхность валка. Рулон больше не вгрызается в мягкий, податливый металл.

По мере затвердевания заготовки возрастают механическое напряжение и абразивные силы, действующие на канавку валка. Перекат должен преодолевать это динамически возрастающее сопротивление проход за проходом. Поэтому, валков Твердость и износостойкость необходимо задавать не просто для исходного состояния заготовки, а для того, чтобы выдержать закаленное состояние заготовки в последующих чистовых проходах. Если задать чистовые валки исходя из параметров черновой клети, канавки будут быстро размываться.

Что вызывает износ канавок роликов?

Динамика абразивного и клеевого износа

Твердые оксидные окалины быстро образуются на прокатном прокате и действуют как агрессивные режущие агенты. Эти окалины разъедают канавку валка, что приводит к сильному абразивному износу. Соответствующая твердость валков напрямую смягчает этот механизм, предотвращая выдавливание окалиной поверхностной матрицы. Адгезивный износ происходит в результате микросварки между поверхностью валка и горячей заготовкой. Поскольку материалы разделяются под высоким давлением, материал перемещается или отрывается от поверхности валка, оставляя после себя ямчатую поверхность.

Несоответствие скоростей в глубоких канавках создает трение скольжения, а не чистое трение качения. Это скольжение ускоряет локальную потерю материала на фланцах. Интенсивное фрикционное скольжение при больших нагрузках создает высокие напряжения сдвига на границе раздела. Это приводит к подповерхностной пластической деформации и последующему отслоению листового материала, известному в данной области как расслоение. Вы увидите это как грубую, шелушащуюся текстуру внутри канавки.

Термическая усталость и поверхностное растрескивание (огненные трещины)

Валки испытывают резкие колебания температуры во время цикла нагрева при контакте с горячей заготовкой и цикла агрессивного охлаждения струями воды под высоким давлением. Эти быстрые термические циклы создают чередующиеся сжимающие и растягивающие напряжения на поверхности валка. Со временем эти напряжения приводят к образованию сети термических трещин, обычно называемых огненными трещинами. Каждый бросок развивает их; цель — управлять их глубиной.

Чрезмерная твердость валков может ускорить распространение этих термических трещин. Более твердые и хрупкие материалы обладают меньшей притуплённостью вершин трещин. Вместо того, чтобы останавливать трещину у поверхности, хрупкая микроструктура позволяет ей распространяться в глубокие структурные дефекты. Если вода проникнет в эти глубокие трещины во время прокатки, в результате расширения пара куски рулона отлетятся.

Трибокоррозия: синергетический химико-механический фактор износа

Трибокоррозия — ускоренная деградация материала валков, возникающая в результате одновременного действия механического износа и химического воздействия. Охлаждающая вода, ингибиторы накипи и высокотемпературное окисление постоянно взаимодействуют с поверхностью валков. Механический износ постоянно удаляет с валков защитные пассивные оксидные пленки, обнажая сырье.

При этом удалении свежий, высокореактивный металл подвергается воздействию агрессивной охлаждающей среды. Оптимизация химического состава сплава и свойств поверхности необходима для смягчения трибокоррозионного воздействия. Простое увеличение макроскопической твердости не останавливает химическую деградацию. Материал должен обладать присущей ему коррозионной стойкостью, часто достигаемой за счет добавок хрома или никеля, чтобы выдерживать влажную агрессивную среду проката.

Влияние геометрии роликов и канавок на распределение износа

Геометрия валков напрямую определяет распределение контактного давления и текучесть металла. Глубина канавок, углы фланцев, конструкция проходов и диаметр валка — все это влияет на взаимодействие заготовки с валком. Геометрия профилей глубоких канавок создает различные окружные скорости вдоль линии контакта. Металл течет с разной скоростью в зависимости от того, где он находится в проходе.

Скорость на делительной линии существенно отличается от скорости на дне полки или канавки. Это несоответствие создает локализованные зоны скольжения с повышенным сдвиговым и адгезионным износом. Стратегический дизайн профиля сводит к минимуму эти локализованные отклонения скорости и оптимизирует профиль износа по всей поверхности рабочих валков. Хорошая конструкция проходов продлевает срок службы валков так же, как и хорошая металлургия.

Механическое воздействие и риск растрескивания

Откол — это подповерхностное усталостное разрушение, при котором крупные хлопья рулонного материала отрываются от основной части. Высокие контактные напряжения, удары холодных концов заготовки, распространение неустраненных термических трещин при прокатке вызывают растрескивание. Соотношение прочности и твердости определяет устойчивость рулона к этому виду разрушения.

Слишком твердый рулон не будет обладать той вязкостью разрушения, которая необходима для поглощения энергии удара. Когда холодный конец ударяется о хрупкий валок, это приводит к глубоким сколам, которые требуют обширной перешлифовки. Иногда скол бывает настолько глубоким, что рулон приходится полностью удалять. Вы должны сопоставить ударопрочность рулона с исторической брусчаткой конкретного стенда и частотой холодного конца.

Выбор подходящего материала и твердости рулона

Чугунные и кованые стальные валки: компромисс между твердостью

Валки из чугуна с шаровидным графитом или из ковкого чугуна часто используются в черновых клетях. Графит в железной матрице обеспечивает превосходную стойкость к термическому удару и естественную смазку. Это балансирует между умеренной твердостью и высокой прочностью, что делает его идеальным для тяжелых обжатий и ударов при ранних проходах. Вам нужен рулон, который будет иметь вмятины, а не разбиваться при попадании на него холодной заготовки.

Рулоны из кованой стали обычно оцениваются для отделочных клетей. Они обеспечивают высокие, равномерные профили твердости, необходимые для превосходного качества поверхности конечного продукта. Однако кованая сталь требует строгого управления температурным режимом, чтобы предотвратить растрескивание при пожаре. Если ваши водосборники засорены или смещены, рулон из кованой стали очень быстро треснет и раскрошится.

Усовершенствованные сплавы: быстрорежущая сталь (HSS) и карбид вольфрама.

В быстрорежущей стали (HSS) используются сложные карбиды, образованные из вольфрама, молибдена и ванадия, для достижения исключительной высокотемпературной твердости и износостойкости. HSS сохраняет свою целостность даже при резком повышении температуры поверхности валков во время длительных прокатных кампаний. Однако валки из быстрорежущей стали требуют строгих требований к охлаждению. Если водяное охлаждение недостаточно, поверхность быстро ухудшится.

Кольца из карбида вольфрама широко используются в высокоскоростных блоках катанки. Они обладают исключительной твердостью и износостойкостью, что позволяет увеличить объем работы между заменами. Однако они страдают от крайней хрупкости. Они требуют особых требований к монтажу, обычно на стальной оправке, чтобы предотвратить разрушение при перекатных нагрузках. С твердосплавным кольцом нельзя обращаться как со стандартным литым валком.

Модификация поверхности и покрытия: разделение твердости и износостойкости

Передовые методы обработки поверхности позволяют создать износостойкий, твердый барьер на прочной, ударопрочной основе. Методы включают лазерную наплавку, термическое напыление, азотирование и нанесение твердых тонкопленочных покрытий. Эти методы набирают популярность для конкретных задач мельниц, где свойства сыпучего материала требуют слишком большого количества компромиссов.

Специально разработанные покрытия поверхности предотвращают налипание, коррозию и сильный износ при скольжении. Они позволяют операторам отделять поверхностные свойства от объемных свойств. Вы получаете твердую, гладкую поверхность, необходимую для обеспечения высокого качества продукции, при этом не требуется, чтобы весь рулон был хрупким или чрезмерно закаленным. Это особенно полезно на специализированных прокатных или калибровочных стендах.

Глубина твердости: свойства поверхности и ядра

Градиент твердости – снижение твердости от поверхности к ядру – является критически важной характеристикой. Одних измерений твердости поверхности совершенно недостаточно для оценки валка. Такие производственные технологии, как дифференциальная термообработка и центробежное литье, позволяют получить твердую, износостойкую оболочку с прочным амортизирующим сердечником.

Глубина твердости определяет количество жизнеспособных переточек. Небольшая глубина твердости означает, что валок быстро потеряет свою износостойкость после нескольких шлифовок. Как только вы пройдете через твердую оболочку, мягкая сердцевина немедленно вымывается в мельнице, что резко снижает общую стоимость жизненного цикла валка. Перед покупкой всегда проверяйте кривую глубины твердости.

Как правильно измерить твердость рулона

Стандартизированные методы измерения

Полевые измерения твердости валков во многом зависят от портативных методов испытаний. Метод отскока Либа является отраслевым стандартом для больших рулонов в цехах. Ударное тело бросают в сторону поверхности катания, а значение твердости рассчитывают по изменению скорости ударного тела до и после отскока. Это быстрый, повторяемый процесс и оставляет минимальные следы на поверхности.

Этот метод позволяет специалистам по техническому обслуживанию отображать профиль твердости валка при различной глубине канавок. Вы должны убедиться, что материал остается в пределах спецификации после переизмельчения и перед возвращением на клеть прокатного стана. Правильная подготовка поверхности обязательна; тестирование на шероховатой, нешлифованной поверхности даст ложнозаниженные показания. Всегда калибруйте свои испытательные устройства по стандартным блокам перед картографированием рулона.

Последовательный мониторинг позволяет отслеживать, как Твердость и износостойкость валков ухудшаются в течение срока службы валков. Сопоставляя эти данные с тоннажем проката, вы можете точно предсказать, когда рулон достигнет минимального порога твердости. Это не позволяет операторам вернуть мягкий рулон обратно на чистовую клеть, что может привести к немедленному выходу из строя канавки и бракованию продукта.

Заключение

Оптимизация твердости и износостойкости валков требует баланса между твердостью, ударной вязкостью, металлургией и условиями эксплуатации, а не просто выбором самого твердого доступного материала для валков. Выбор правильной спецификации валков и внедрение эффективных стратегий мониторинга могут значительно продлить срок службы канавок, сократить время простоев и повысить производительность прокатного стана.

О Аньхой Huanbowan высокоскоростной сталелитейный валик

Anhui Huanbowan High Speed ​​Steel Mill Mill — профессиональный производитель, специализирующийся на высокопроизводительных прокатных валках для станов горячей прокатки, сортовых станов, сортовых станов и проволочных станов. Используя передовые технологии литья, оптимизированную конструкцию сплавов, прецизионную термообработку и всесторонний контроль качества, компания поставляет прочные, износостойкие прокатные валки, которые помогают производителям стали повысить производительность, продлить срок службы валков и снизить эксплуатационные расходы.

• Выбирайте материалы валков в зависимости от положения клети стана и условий эксплуатации, а не только по твердости.

• Регулярно контролируйте износ канавок и изменения твердости, чтобы составить график профилактического технического обслуживания.

• При выборе прокатных валков оцените глубину твердости, сопротивление термической усталости и ударную вязкость.

• Сотрудничайте с опытными производителями, которые предоставляют техническую поддержку и индивидуальные решения по прокатке для различных применений.

• Прежде чем выбрать валок для высокоскоростной стали, проверьте металлургию валков, профиль твердости, износостойкость, качество изготовления и опыт поставщика, чтобы максимизировать производительность прокатки и долгосрочную ценность.

Часто задаваемые вопросы

Вопрос: Почему валок с более высокой твердостью поверхности иногда выходит из строя быстрее?

Ответ: Более высокая твердость часто снижает вязкость разрушения. Если рулон слишком хрупкий, он не может выдерживать механические воздействия или термические удары, что приводит к глубоким растрескиванию или катастрофическому растрескиванию вместо постепенного предсказуемого износа.

Вопрос: Как прокатанный материал влияет на износ канавок?

Ответ: Когда металл проходит через последовательные клети, он затвердевает. Это увеличивает механическое сопротивление и абразивное трение о канавку валка, ускоряя износ, особенно на последующих проходах.

Вопрос: В чем разница между абразивным и адгезионным износом при прокатке?

Ответ: Абразивный износ возникает, когда твердые оксидные окалины врезаются в поверхность валка. Адгезионный износ происходит, когда горячая заготовка приваривается к рулону, отрывая мелкие частицы материала рулона по мере разделения поверхностей.

Вопрос: Почему градиент твердости более важен, чем твердость поверхности?

Ответ: Градиент твердости определяет глубину слоя износостойкого слоя. Резкий спад означает, что рулон станет мягким и непригодным для использования уже после одной или двух перезаточок, что резко сокращает его общий срок службы.

Вопрос: Как профили с глубокими канавками ускоряют износ?

Ответ: Глубокие канавки создают разную окружную скорость в зоне контакта. Это несоответствие скоростей вызывает трение скольжения, а не чистое качение, что увеличивает напряжение сдвига и ускоряет локализованную потерю материала.

Вопрос: Что такое трибокоррозия на прокатном стане?

Ответ: Трибокоррозия – это совокупное воздействие механического износа, стирающего защитные поверхностные слои, и химического воздействия охлаждающей воды и окисления, что приводит к быстрому разрушению материала валков.
